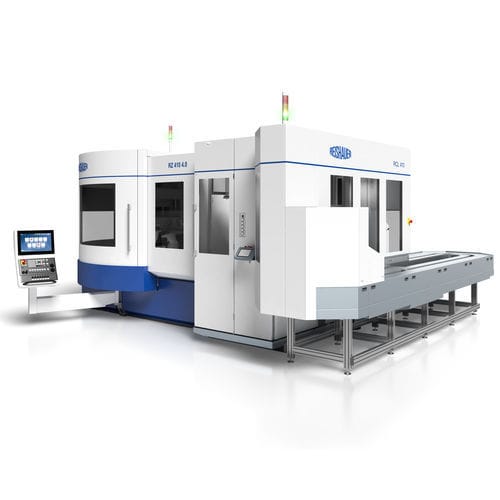

Система загрузки с системой сканирования RCL 410

для заготовокроботизированнаяполуавтоматическая

Обзор
Погрузочная система Reishauer RCL 410 предназначена для подключения к универсальным шлифовальным станкам Reishauer типа RZ 410 и в принципе может использоваться с RZ 550 и RZ 1000. Разработана для быстрой подачи заготовок и короткого времени переналадки, подходит для повторяющихся мелких и средних серий.

Ключевые характеристики

• Совместимость с Reishauer RZ 410 (также применима для RZ 550 и RZ 1000)
• Опции индивидуального и двойного захвата (двойной захват по запросу; ожидаемая доступность с примерно Q2 2026)
• Полуавтоматическое интуитивное обучение заготовок для простоты наладки
• Короткие времена настройки за счет сохраняемых программ заготовок
• Полностью безинструментальная переналадка
• Компактная занимаемая площадь: ок. 12,5 м² со стандартным ленточным складом
• Интегрированное ленточное хранилище с возможностью расширения
• Низкие требования к обслуживанию
• Swiss Made

Стандартная комплектация

• C-ось: планетарный редуктор, синхронный мотор, поворотный рычаг с захватом
• Y-ось: линейная направляющая, зубчатый ремень, планетарный редуктор, синхронный мотор
• Z-ось: линейная направляющая, шариковинтовая пара, синхронный мотор
• Централизованная смазка с масляным баком
• Интегрированное ленточное хранилище
• Периферийная система: электрический шкаф, кожух, масляный поддон, элементы выравнивания
• Интерфейсы: ProfiNet и Multipol
• Удаленное обслуживание

Рабочий диапазон

• Макс. диаметр заготовки: 410 mm
• Макс. длина вала: 600 mm
• Захват: один / два *
• Макс. вес заготовки: 1 x 50 kg / 2 x 25 kg
• Макс. суммарная нагрузка ленточного хранилища: 1000 kg
• Вес машины: 3100 kg
• Занимаемая площадь: ок. 12,5 м² со стандартным ленточным хранилищем

ЧПУ / Программное обеспечение

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC HMI KTP 700 F

Опции

• Масляная центрифуга
• Обнаружение заготовок с использованием контурных масок
• Складирование заготовок
• Интеграция внешнего ленточного хранилища
• Интеграция сторонних систем (робототехника)
• Камера-система

Примечания
Все технические характеристики могут быть изменены.

Технические характеристики

• Модель: RCL 410
• Совместимость: Reishauer RZ 410 (также применима для RZ 550 и RZ 1000)
• Макс. диаметр заготовки: 410 mm
• Макс. длина вала: 600 mm
• Захват: один / два (двойной захват по запросу)
• Макс. вес заготовки: 1 x 50 kg / 2 x 25 kg
• Макс. суммарная нагрузка ленточного хранилища: 1000 kg
• Вес машины: 3100 kg
• Занимаемая площадь: ок. 12,5 m² со стандартным ленточным хранилищем
• Оси: C-ось (планетарный редуктор, синхронный мотор), Y-ось (линейная направляющая, зубчатый ремень, планетарный редуктор, синхронный мотор), Z-ось (линейная направляющая, шариковинтовая пара, синхронный мотор)
• Централизованная смазка с масляным баком
• Интерфейсы: ProfiNet и Multipol
• Возможность удаленного обслуживания
• PLC: Siemens S7-1500; HMI: Siemens SIMATIC HMI KTP 700 F
• Доступные опции: масляная центрифуга, обнаружение по контурным маскам, складывание, интеграция внешнего ленточного хранилища, интеграция сторонних систем (роботы), камера-система
• Swiss Made; сохраняемые программы заготовок; полуавтоматическое обучение заготовок; безинструментальная переналадка; низкое обслуживание
