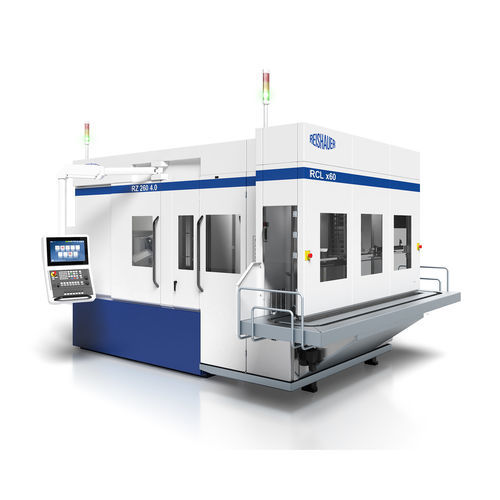

Система загрузки для заготовок RCL x60

полуавтоматическая

Описание
Reishauer RCL x60 — автоматическая загрузочная система для дисковых и валовых зубчатых колес, разработанная для снижения непродуктивных простоев и адаптации к производственным требованиям посредством модульных вариантов конфигурации. При минимальной занимаемой площади около 6 м² RCL x60 интегрируется с зубошлифовальными станками Reishauer RZ x60 для повышения эффективности производства зубчатых колес.

Основные характеристики

• Подключение к зубошлифовальным станкам Reishauer RZ x60 4.0
• Конфигурации с одинарным и двойным захватом
• Пользовательски удобное полуавтоматическое обучение детали
• Короткие времена переналадки благодаря сохраняемым программам деталей
• Полная переналадка без инструментов
• Минимальная занимаемая площадь (~6 м²) со стандартным ленточным хранением
• Интегрированное ленточное хранение, возможны расширения
• Низкие требования к обслуживанию
• Произведено в Швейцарии

Стандартное оборудование

• Ось C: планетарный редуктор, синхронный мотор, поворотный рычаг с захватом
• Ось Y: линейная направляющая, зубчатый ремень, планетарный редуктор, синхронный мотор
• Ось Z: линейная направляющая, шарико-винтовая пара, синхронный мотор
• Централизованная смазка с масляным баком
• Интегрированное ленточное хранение
• Периферийная система: электрический шкаф, кожух, масляный поддон, элементы выравнивания
• Интерфейсы: коммуникация ProfiNet и Multipol
• Удалённое обслуживание

Рабочий диапазон

• Макс. диаметр заготовки: 260 мм
• Макс. длина вала: 400 мм
• Захват: одинарный / двойной
• Макс. масса заготовки: 1 x 20 кг или 2 x 20 кг
• Макс. общая нагрузка ленточного хранилища: 380 кг
• Масса машины: 2500 кг

ЧПУ / Программное обеспечение

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F

Опции

• Масляный центрифугатор
• Станция NOK / SPC, конфигурируемая до шести позиций
• Обнаружение заготовки по контурам (маски)
• Складирование заготовок
• Интеграция внешнего ленточного хранения
• Интеграция сторонних систем (робототехника)
• Камерная система

Технические характеристики

• Модель: Reishauer RCL x60
• Минимальная занимаемая площадь (стандартное ленточное хранение): ок. 6 м²
• Макс. диаметр заготовки: 260 мм
• Макс. длина вала: 400 мм
• Конфигурация захвата: одинарная или двойная
• Макс. масса заготовки: 1 x 20 кг или 2 x 20 кг
• Макс. общая нагрузка ленточного хранилища: 380 кг
• Масса машины: 2500 кг
• Оси: C-ось (планетарный редуктор, синхронный мотор), Y-ось (линейная направляющая, зубчатый ремень, планетарный редуктор, синхронный мотор), Z-ось (линейная направляющая, шарико-винтовая пара, синхронный мотор)
• Централизованная смазка с масляным баком
• Интегрированное ленточное хранение; возможна интеграция внешнего ленточного хранения
• Периферийная система включает электрический шкаф, кожух, масляный поддон, элементы выравнивания
• Интерфейсы связи: ProfiNet и Multipol
• Возможность удалённого обслуживания
• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F
• Опции: масляный центрифугатор, станция NOK/SPC (до шести позиций), обнаружение по маскам контура, складирование, интеграция сторонних систем (роботы), камерная система
• Происхождение: Произведено в Швейцарии
