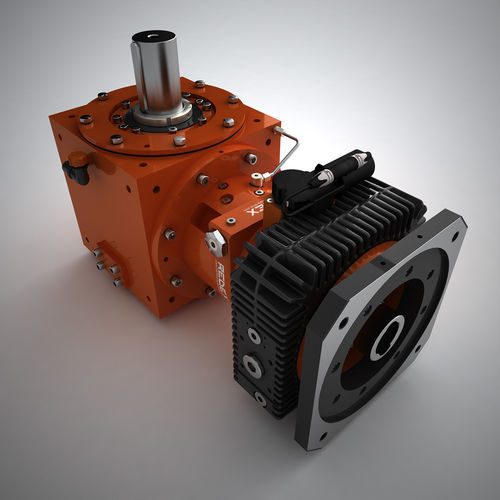

Планетарный редуктор MSR series

ортогональныйкоаксиальныйс параллельными валами

2-скоростной поворотный стол MSR VTL - это новая технология, объединяющая две 2-скоростные коробки передач с прямым углом наклона для выполнения токарных работ высокой мощности и точного перемещения по оси C для фрезерования. Выходные шестерни MSR входят в зацепление с кольцевой шестерней поворотного стола. В режиме поворота оба мотор-редуктора работают вместе, разделяя нагрузку (50%-50%) и сохраняя размер двигателя на уровне ½ от обычного двигателя главного привода. В режиме позиционирования и фрезерования (ось C) один редуктор предварительно нагружен относительно другого для устранения люфта и обеспечения точного позиционирования. Кроме того, переключение передаточного числа охватывает весь диапазон требуемых скоростей: высокая скорость для токарной обработки и низкая скорость с высоким крутящим моментом для фрезерования. При токарной обработке обеспечивается полная нагрузка, а при фрезеровании устраняется люфт. MSR - это компактная система, которая значительно упрощает кинематику поворотного стола VTL и обеспечивает высокую производительность в отношении диапазона скоростей, крутящего момента и точности.
