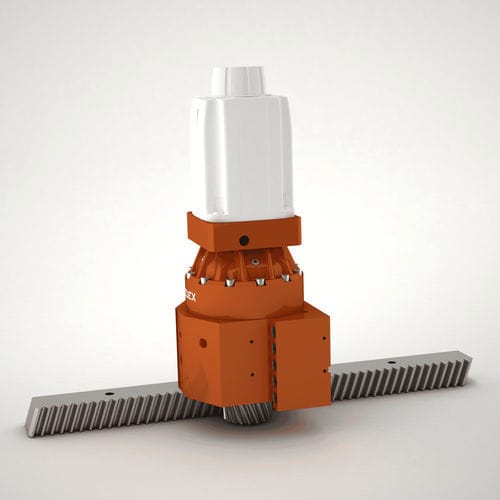

Планетарный редуктор KRPX series
ортогональныйкоаксиальныйвал-шестерни

планетарный редуктор
планетарный редуктор
планетарный редуктор
планетарный редуктор
планетарный редуктор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
планетарный
Направление осей
коаксиальный, ортогональный
Тип вала
рифленый, вал-шестерни
Крутящий момент
200-500 Nm, >10 kNm
Количество уровней
одноуровневый, двухступенчатый
Рабочая характеристика
высокоточный, высокоэффективный, с уменьшенным люфтом, высокой жесткости, сильные нагрузки, без зазора
Применение
для трансмиссии, для робота, тренажерный, машина, для зубчатого колеса, для промышленного применения, для зубчато-реечного привода, для машины, для токарного станка
Другие характеристики
компактный, промышленный, для робототехники, прочный, для станка, для фрезерного станка, для шлифовального станка, реечный, для резки, ротационный стол
Скорость вращения

МАКС.: 6 000 rpm
(37 699,11 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Длина хода

МАКС.: 0,07 °

МИН.: 0 °

Коэффициент редукции

МАКС.: 91 unit

МИН.: 5 unit

Описание

KRPX - это высокоэффективный планетарный серворедуктор бокового монтажа, предназначенный для применения в реечных передачах. Уникальный корпус KRPX разработан для работы в качестве удлинителя жесткой рамы станка. Доступный боковой монтаж обеспечивает экономически эффективное, простое в реализации, высокопроизводительное решение для приводов как линейных, так и поворотных осей. Два блока объединяются вместе с электрическим преднатягом (TwinDRIVE) для создания чрезвычайно жесткой оси ZERO-BACKLASH. Конструкция корпуса KRPX была оптимизирована с помощью анализа методом конечных элементов, чтобы избежать прогиба при ускорении и больших нагрузках. Кроме того, выходные шестерни обрабатываются непосредственно в выходных валах и опираются на сверхкрупные конические роликоподшипники с предварительной нагрузкой, что обеспечивает наилучший баланс между передаваемым крутящим моментом и жесткостью стойки. Эксклюзивная конструкция KRPX обеспечивает исключительную жесткость соединения, что значительно уменьшает радиальный изгиб (до 60% от общего прогиба) и увеличивает собственную частоту системы привода реечных шестерен. Благодаря сочетанию двух высокотехнологичных планетарных редукторов KRPX обеспечивает идеальную установку с обеих сторон рамы станка и позволяет добиться истинно нулевого люфта в сочетании с электрической системой предварительного натяжения.

---
