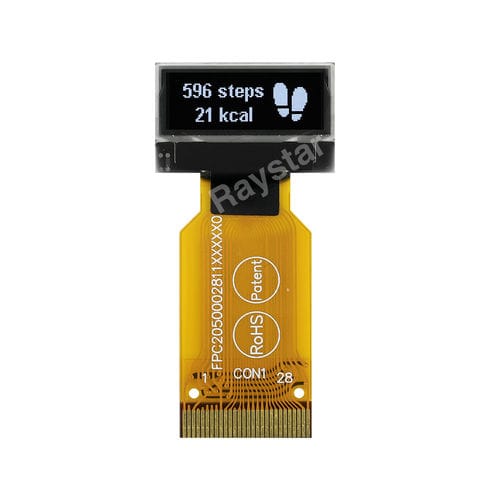

Блок индикации ОСД REX009632B

цветнойграфическийс точечной матрицей

REX009632B - это матричный OLED-модуль 96x32 графического типа. Он имеет небольшой размер - всего 0,68 дюйма по диагонали с размерами модуля 19,8x12,32 мм. Этот OLED-модуль 96x32 имеет встроенную ИС SSD1305 и может похвастаться высоким коэффициентом контрастности 10 000 : 1. Имеется множество интерфейсов на выбор, включая 8-битный параллельный интерфейс 6800/8080, 4-линейный SPI и последовательный интерфейс I2C. Напряжение питания логики варьируется от 2,8 В до 3,3 В, типичное значение - 3 В. Эта серия предлагает различные типы FPC, такие как ZIF и Hotbar FPC. Доступные цвета излучения - белый и желтый Структура - COG - Размер (диагональ) - 0,68 - дюйм Матрица / разрешение - 96 × 32 - точек Размер модуля - 19,80 × 12,32 × 1,21 - мм Область просмотра - 17.298 × 6.418 - мм Активная область - 16,298 × 5,418 - мм Размер точки / пикселя - 0,148 × 0,148 - мм Шаг точки / пикселя - 0,17 × 0,17 - мм Цвет излучения - OLED, белый / желтый - Режим отображения - Пассивная матрица ИС - SSD1305 - Интерфейс - 8 бит 6800, 8 бит 8080, 4-линейный SPI, I2C - Питание - 3 В - Дежурный режим - 1/32 дежурного режима Температура эксплуатации - -40~+80 °C Температура хранения - -40~+85 - °C Опции FPC - Да - Тип - OLED графический дисплей
