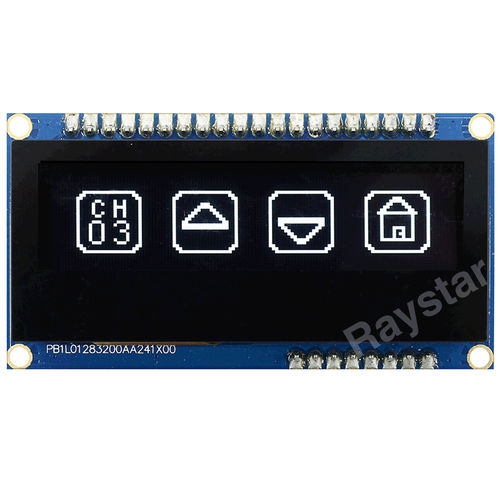

Блок индикации с емкостным сенсорным экраном REP012832A-CTP

ОСДцветнойграфический

REP012832A-CTP - это матричный 128x32 COG графический OLED дисплейный модуль с печатной платой и емкостной сенсорной панелью. Глянцевый сенсорный экран имеет встроенную ИС FT6336U, которая поддерживает распознавание 1-точечного касания. Размер активной области составляет 2,23 дюйма по диагонали с размерами модуля 66,5x35,0 мм. OLED-модуль с диагональю 2,23 дюйма имеет встроенную ИС SSD1305 и может похвастаться высоким коэффициентом контрастности 10 000 : 1. Имеется множество вариантов интерфейса на выбор, включая 6800, 8080, 4-Wire SPI, интерфейс I2C. Напряжение питания логики варьируется от 3,2 В до 3,5 В, типичное значение - 3,3 В. Доступные цвета излучения - белый, желтый и синий. Существует два способа монтажа этого модуля: один - с помощью штырькового заголовка; другой - с помощью винтовых отверстий. Кроме того, мы предоставляем 3 интерфейса подключения на выбор: PIN, FPC (требуется дополнительный разъем) и Hot Bar. Кроме того, мы также предлагаем небольшой вибромотор и зуммер в качестве дополнительных аксессуаров. Этот графический OLED-модуль с диагональю 2,23 дюйма хорошо подходит для применения в "умном" доме, интеллектуальной системе управления, медицинском оборудовании и т.д Структура - COG+FR+PCB Размер (диагональ) - 2,23 дюйма Матрица / разрешение - 128 × 32 - точек Размер модуля - 66,5 × 35,0 × 10,55 (макс.) - мм Область просмотра - 56,02 × 14,1 - мм Активная область - 55,018 × 13,098 - мм Размер точки / пикселя - 0,408 × 0,388 - мм Шаг точки / пикселя - 0,43 × 0,41 - мм Цвет излучения - белый, желтый, синий Режим отображения - Пассивная матрица ИС - SSD1305 - Интерфейс - 6800, 8080, 4-проводной SPI, I2C - PCAP IC - FT6336U - PCAP интерфейс - I2C - Точки обнаружения - 1 - Точки Сенсорная панель - Емкостная сенсорная панель - Поверхность - Нормальный блик - Питание - 3 В - Режим работы - 1/32
