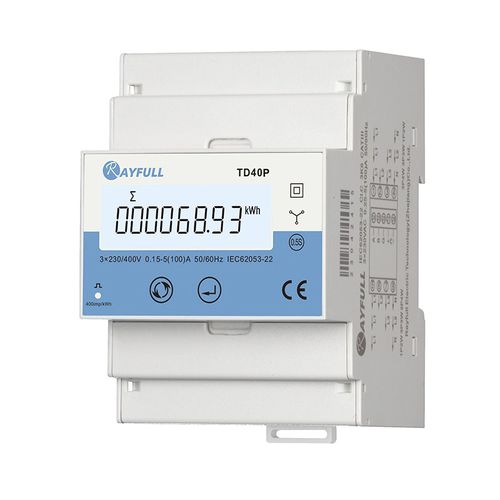

Серия TD40P представляет собой трехфазный многофункциональный измеритель энергии с прямым подключением Max.100A для измерения и анализа наиболее важных электрических параметров, включая напряжение, ток, мощность, коэффициент мощности и т.д.
Данная серия позволяет измерять и анализировать параметры электроэнергии в условиях электросетей 3P4W.
Функция защиты паролем позволяет значительно повысить безопасность данных.
Макс.100A прямой вход
Измерения: V, A, W, kWh, PF, ...
Двунаправленное измерение энергии
Сбрасываемая энергия
Импульсный выход
Сеть: 3P4W
CE/ROHS одобренный
Электрические характеристики
Точность :
- Напряжение/Ток : Класс 0.5, См. IEC 61557-12
- Активная мощность : Класс 1 / Класс 0,5, См. МЭК 61557-12
- Активная энергия: Класс 1 / Класс 0,5S, См. IEC 62053-21/22, IEC 61557-12
- Коэффициент мощности: Класс 1, См. IEC 61557-12
- Частота: Класс 0.2, См. IEC 61557-12
Входное напряжение :
- Номинальное напряжение: 3x230VAC (L-N)/400VAC (L-L)
- Вход напряжения: Диапазон измерения: 176 ~ 276 В переменного тока (L-N)
- Частота : 45 ~ 65 Гц
- Перегрузочная способность: 2x Номинальное напряжение в течение 1 с
Токовый вход :
- Вход тока: 0.15 ~ 100 A, номинальный 5A
- Перегрузочная способность: 30x Макс. Ток в течение 0,01 с
Импульсный выход :
- Перегрузочная способность : 20xMax. Ток длительностью 0,5 с
- Постоянная импульса: Конфигурация: 400, 100, 10, 1 имп/кВтч
- Ширина импульса: Конфигурация: 60, 100 (по умолчанию), 200 мс
- Тип импульсного выхода : Конфигурация: Импорт/Экспорт/Общее количество активных кВт/ч
- Класс: Класс A, см. IEC 62053-31
- Входное напряжение: 5 ~ 27 В постоянного тока
Импульсный свет :
- Постоянная импульса: 400imp/кВтч
Класс энергопотребления :
- Самопотребление на фазу : Цепь напряжения: <2W/10VA;
- Цепь тока: <1VA
---
