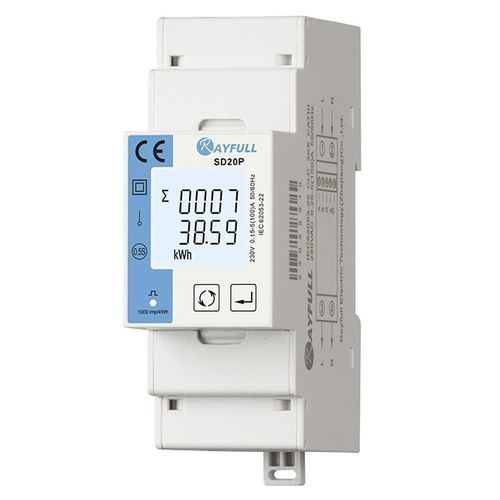

Серия SD20P представляет собой однофазный двухпроводной многофункциональный измеритель энергии для измерения и анализа наиболее важных электрических параметров, включая напряжение, ток, мощность, коэффициент мощности, двунаправленную активную энергию и так далее.
В то же время, ЖК-дисплей с большим экраном и сенсорные кнопки помогают пользователям просматривать и настраивать различные параметры измерения на месте.
Функция защиты паролем значительно повышает безопасность данных.
Макс.100A прямой вход
Измерения: V, A, W, kWh, PF, ...
Двунаправленное измерение энергии
Сбрасываемая энергия
Импульсный выход
Сеть: 1P2W
CE/ROHS одобренный
Электрические характеристики
Точность :
Напряжение/Ток : Класс 0.5, См. IEC 61557-12
- Активная мощность : Класс 1 / Класс 0,5, См. МЭК 61557-12
- Активная энергия: Класс 1 / Класс 0,5S, См. IEC 62053-21/22, IEC 61557-12
- Коэффициент мощности: Класс 1, См. IEC 61557-12
- Частота: Класс 0.2, См. IEC 61557-12
Входное напряжение :
- Номинальное напряжение: 230 В переменного тока
- Входное напряжение: 176 ~ 276 В переменного тока
- Частота : 45 ~ 65 Гц
- Перегрузочная способность: 2x номинальное напряжение в течение 1 с
Вход тока :
- Вход тока : 0.15 ~ 100 A, Номинальный 5A
- Перегрузочная способность: 30x Макс. Ток в течение 0,01 с
Импульсный выход :
- Тип импульса : Открытый коллектор оптопара
- Постоянная импульса: Конфигурация: 1000 (по умолчанию), 100, 10, 1 имп/кВтч
- Ширина импульса : Конфигурация: 60, 100 (по умолчанию), 200 мс
- Тип импульсного выхода : Конфигурация: Импорт/Экспорт/Общее количество активных кВтч
- Класс: Класс A, см. IEC 62053-31
- Входное напряжение: 5 ~ 27 В постоянного тока
Импульсный свет :
- Постоянная импульса: 1000имп/кВтч
Класс энергопотребления :
- Самопотребление: Цепь напряжения: <2W/10VA;
- Цепь тока: <1VA
---
