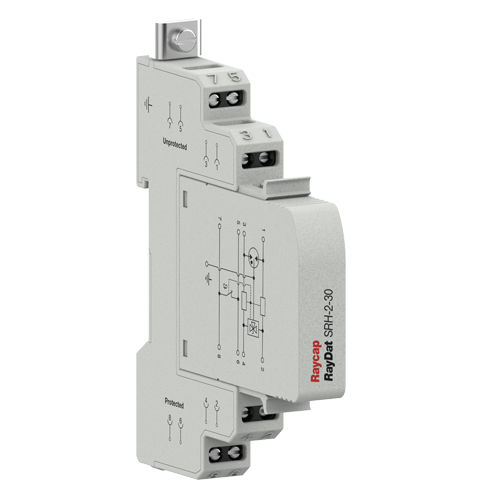

Молниеотвод категория D1/C1/C2/C3 RayDat SRH-2

для телекоммуникационной сетидля линии передачи данных и телекоммуникациис выбросом газа

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольная, поперечная Номинальные значения импульсных разрядов: In: 10 кА, Imax: 20 кА, Iimp: 2,5 кА Корпус: DIN 43880 2/3 TE, крепление на DIN-рейку Клеммы: Многожильные до 4 мм2 Корпус: Модульная конструкция Соответствие требованиям: IEC/EN 61643-21; UL 497B 4-е издание Серия RayDat SRH-2 обеспечивает тот же уровень защиты и технические характеристики, что и серия SLH-2, но при этом обладает дополнительным набором контактов без напряжения, которые могут использоваться для дистанционной сигнализации и контроля состояния устройства. При отказе устройства контакты меняют состояние. Эти барьеры обеспечивают как грубую, так и тонкую ступени защиты, а также продольную и поперечную защиту. Начальная ступень защиты состоит из трехполюсной газоразрядной трубки и предназначена для отвода энергии первичного импульса. Последующая тонкая ступень защиты реализована с помощью быстрых двунаправленных кремниевых лавинных диодов. При разработке каскада тонкой защиты были применены специальные технологии, позволяющие избежать емкостной нагрузки на линию и тем самым обеспечить низкие вносимые потери и широкий диапазон рабочих частот. Последовательный импеданс линии используется для обеспечения энергетической координации между грубыми и тонкими ступенями защиты независимо от величины падающего импульса. Когда между силовыми и коммуникационными линиями возникает частотный контакт, повышается опасность поражения электрическим током и возгорания. Для предотвращения такого риска в первичную ступень защиты этого устройства включен термозажим, отводящий ток силовой частоты на землю. Вставная конструкция модуля/базы облегчает замену вышедшего из строя модуля без необходимости демонтажа системной проводки.
