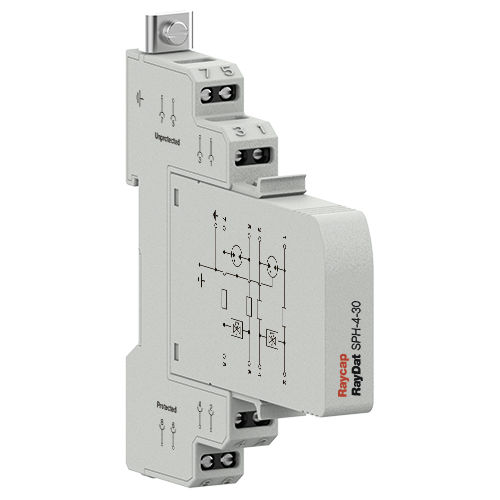

Молниеотвод для линии передачи данных и телекоммуникации RayDat SPH-2 / SPH-4

модульныйс выбросом газана DIN-рейке

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольная, поперечная Грубая защита: 3 клеммы GDT Номинальные значения импульсных разрядов: In: 10 кА, Imax: 20 кА, Iimp: 2,5 кА (5 кА для SPH-4) Ток последовательной нагрузки: 1 A, (10 A для SPH-4) Корпус: DIN 43880 2/3 TE, крепление на DIN-рейку Клеммы: Многожильные до 4 мм2 Корпус: Модульная конструкция Соответствие требованиям: IEC/EN 61643-21; UL 497B 4-е издание Серия устройств защиты от перенапряжений RayDAT SPH-2 была разработана для защиты однопарного шлейфа, который может быть незаземлен в цепях передачи данных, сигналов и связи. Устройства защиты от перенапряжений серии RayDAT SPH-4 разработаны для защиты двух парных шлейфов, которые могут быть незаземлены в цепях передачи данных, сигналов и связи. Она предназначена для применения в тех местах, где часто могут возникать высокие подъемы потенциала земли, например, вблизи электрических железных дорог. Топология схемы состоит из многоступенчатого протектора, обеспечивающего защиту в общем (продольном) и дифференциальном (поперечном) режимах. Грубая защита обеспечивается трехконтактной газоразрядной трубкой, а тонкая защита - высокоскоростным кремниевым лавинным диодом или каскадом на металлооксидном варисторе. Необходимо обеспечить координацию между этими двумя ступенями, не допуская возникновения "слепых зон" по напряжению или току перенапряжения напряжения или импульсного тока. Для уменьшения опасности теплового удара в случае непреднамеренного замыкания в сети предусмотрена тепловая защита. Предусмотрена защита от общего (продольного) и дифференциального (поперечного) режимов. Если модуль отсоединен от базы, соединительные линии остаются включенными.
