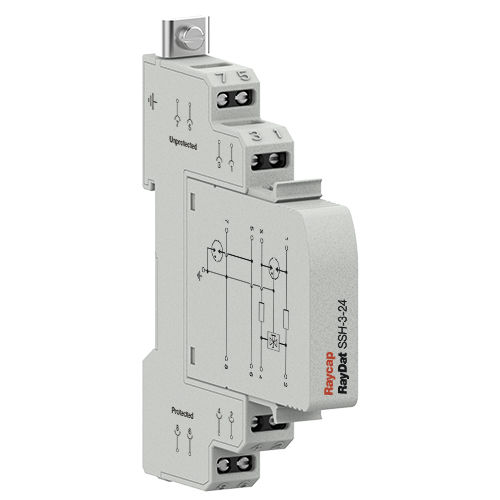

Молниеотвод для линии передачи данных и телекоммуникации RayDat SSH-3

модульныйс выбросом газана DIN-рейке

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольная, поперечная Грубая защита: 3 клеммы GDT Напряжения: 5*, 12*, 15, 24, 30*, 48, 60, 110 В ПОСТ. ТОКА Диапазон частот: 30 МГц Номинальные значения импульсных разрядов: In: 10 кА, Imax: 20 кА, Iimp: 2,5 кА Ток последовательной нагрузки: 1 A Корпус: DIN 43880 2/3 TE, крепление на DIN-рейку Клеммы: Многожильные до 4 мм2 Корпус: Модульная конструкция Соответствие требованиям: IEC/EN 61643-21; UL 497B 4-е издание Серия устройств защиты от импульсных перенапряжений RayDAT SSH-3 была разработана для защиты от воздействия наведенных напряжений на цепи передачи данных, сигналов и связи. Топология схемы состоит из многоступенчатого защитного устройства, обеспечивающего защиту в общем (продольном) и дифференциальном (поперечном) режимах. Грубая защита обеспечивается трехконтактной газоразрядной трубкой, а тонкая защита - высокоскоростным кремниевым лавинным диодом или каскадом на металлооксидном варисторе. Необходимо обеспечить чтобы обеспечить координацию между этими двумя ступенями без возникновения "мертвых зон" по напряжению или импульсному току. Для уменьшения опасности теплового удара в случае непреднамеренного замыкания в сети предусмотрена тепловая защита. Предусмотрена защита от общего (продольного) и дифференциального (поперечного) режимов. Если модуль отсоединен от базы, соединительные линии остаются включенными.
