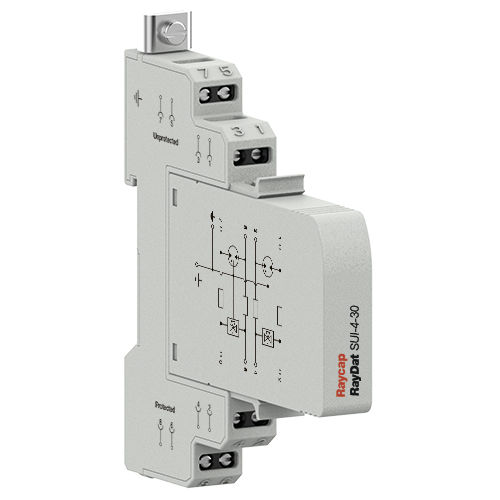

Молниеотвод категория D1/C1/C2/C3 RayDat SUI-4
с выбросом газамодульныйна DIN-рейке

молниеотвод категория D1/C1/C2/C3
молниеотвод категория D1/C1/C2/C3
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
категория D1/C1/C2/C3
Другие характеристики
с выбросом газа, модульный, на DIN-рейке, низкое напряжение
Первичный ток

МИН.: 20 000 A

МАКС.: 30 000 A

Напряжение

МИН.: 5 V

МАКС.: 170 V

Описание

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольный, поперечный Напряжения: 5, 12, 15, 24, 30, 48, 60, 110 В ПОСТ. ТОКА Диапазон частот: 30 МГц Рейтинги перезарядки: В: 20 кА, Имакс: 30 кА, Имп: 5 кА Последовательный ток нагрузки: 1 A Загон: DIN 43880 2/3 TE, крепление на DIN-рейку Терминалы: Скрученные до 4 мм2 Жилье: Модульная конструкция Соответствие: IEC/EN 61643-21 Серия RayDat SUI-4 обеспечивает более высокий уровень выдерживания импульсных токов 10 кА, 5 кА на линию. Он предназначен для работы в электрических средах, где возможно более сильное воздействие постоянного или частично постоянного тока молнии. К ним относятся ветряные турбины и фотоэлектрические установки, где грозовое воздействие является более сильным, но где защита чувствительной электроники, например, датчиков окружающей среды, не менее важна. Начальная стадия защиты состоит из трехполюсной газоразрядной трубки и предназначена для отвода первичной импульсной энергии. Последующая ступень тонкой защиты реализуется с помощью быстродействующих двунаправленных кремниевых лавинных диодов. При проектировании ступени тонкой защиты были использованы специальные методы проектирования, чтобы избежать емкостной нагрузки на линию и тем самым обеспечить низкие вносимые потери и широкий диапазон рабочих частот. Сопротивление последовательной линии используется для обеспечения энергетической координации между грубой и тонкой ступенями защиты независимо от величины падающего напряжения. При возникновении частотного контакта между силовыми и коммуникационными линиями увеличивается опасность поражения электрическим током и возгорания. Для предотвращения такой опасности в первичную стадию защиты данного устройства включена термоклипса для перенаправления тока частоты мощности на землю.

---
