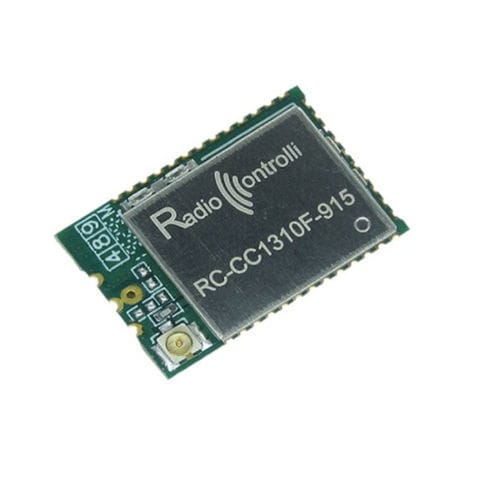

Приемопередатчик РЧ RC-CC1310F-915

многоканальныйпрограммируемыйдля передачи данных

Модуль RC-CC1310F-XXX основан на компоненте CC1310F128 от Texas Instruments, а также на 16Mbit последовательной флэш-памяти. Это устройство сочетает в себе гибкий, очень низкопотребляющий RF-приемопередатчик с мощным 48 МГц микроконтроллером Cortex M3 на платформе, поддерживающей несколько физических слоев и RF-стандартов. По сравнению со стандартным модулем (RC-CC1310-XXX), версия "F" имеет на борту 16M-бит последовательной флэш-памяти (GD25Q16CEIG), программируемой через уже подключенный внутри интерфейс SPI. Внешняя флэш-память может использоваться для: - Хранения и сбора данных. - Запоминания изображений, которые при загрузке могут быть загружены во внутреннюю флэш-память с помощью менеджера загрузочных изображений. На этом модуле разработано приложение (бесплатное для всех), где вы можете проверить и скачать исходный код на C: https://github.com/joembedded/JesFs. Технические характеристики: - Напряжение питания: 2,70 до 3,80 Вольт - Потребление тока (режим RX): 5,50 мА - Потребление тока (режим TX +10dBm): 13,40 мА - Потребление тока (режим TX +14dBm): 23,50 мА - Потребление тока в режиме ожидания: 0,70 µA - Потребление тока в режиме выключения: 185 нА - Частотный диапазон: 915 МГц - Ошибка частоты: ±10 ppm - Выходная мощность RF: -10 до +14 dBm - Чувствительность RF (скорость передачи данных 50kbps): -110 dBm - Чувствительность RF на дальние расстояния (скорость передачи данных 625bps): -124 dBm - Скорость передачи данных: 0,01 до 4,0 Mbit/s - Диапазон рабочих температур: -30 до 75 °C. Распиновка: - 1: GND - Земля - 2: DIO-1 - GPIO, Контроллер датчиков, Высокая мощность - 3: DIO-2 - GPIO, Контроллер датчиков, Высокая мощность - 4: DIO-3 - GPIO, Контроллер датчиков, Высокая мощность - 5: DIO-4 - GPIO, Контроллер датчиков, Высокая мощность - 6: DIO-5 - GPIO, Контроллер датчиков, Высокая мощность - 7: DIO-6 - GPIO, Контроллер датчиков, Высокая мощность - 8: DIO-7 - GPIO, Контроллер датчиков, Высокая мощность - 9: GND - Земля - 10: VDD - Питание - 11-13: Не используется - 14: DIO-11 - GPIO - 15: DIO-12 - GPIO - 16: DIO-13 - GPIO - 17: DIO-14 - GPIO - 18: DIO-15 - GPIO - 19: TMSC - GPIO, JTAG TMSC, Высокая мощность - 20: TCKC - GPIO, JTAG TCKC, Высокая мощность - 21: DIO-16 - GPIO, JTAG TDO, Высокая мощность - 22: DIO-17 - GPIO, JTAG TDI, Высокая мощность - 23: DIO-18 - GPIO - 24: DIO-19 - GPIO - 25: Не используется - 26: DIO-21 - GPIO - 27: DIO-22 - GPIO - 28: RST - Сброс Активный Низкий - 29: DIO-23 - GPIO - 30: DIO-24 - GPIO - 31: DIO-25 - GPIO - 32: DIO-26 - GPIO - 33: DIO-27 - GPIO - 34: DIO-28 - GPIO - 35: DIO-29 - GPIO - 36: DIO-30 - GPIO - 37: GND - Земля - 38: ANT - Антенна - 39: GND - Земля. Модель: RC-CC1310F-915 - Основан на Texas Instruments CC1310F128 - 16Mbit последовательная флэш-память (GD25Q16CEIG) - 48 МГц микроконтроллер Cortex M3 - Частотный диапазон: 915 МГц - Выходная мощность RF: -10 до +14 dBm - Чувствительность RF: до -124 dBm - Рабочая температура: -30°C до 75°C - Скорость передачи данных: 0,01 до 4,0 Mbit/s - Размеры: см. механический чертеж.
