Он основан на приемопередатчике STMicroelectronics S2-LP.
Совместим по выводам с модулями семейства SPSGRF производства STMicroelectronics.
Это устройство представляет собой высокопроизводительный радиочастотный приемопередатчик с ультранизким энергопотреблением, предназначенный для беспроводных радиочастотных приложений в диапазоне до 1 ГГц.
Модуль разработан для обеспечения максимальной производительности в минимальном пространстве, имеет 4 программируемых вывода ввода/вывода.
Программируется от внешнего микроконтроллера через интерфейс SPI.
Используемый РЧ балун: BAL-SPI2-01D3
Готовый к использованию SMD монтаж (11,5 x 13,5 мм) - Металлический экран.
Рабочий диапазон частот: 868 МГц.
Технология суб-1 ГГц становится одной из главных движущих сил Интернета вещей (Iot), в частности, данный тип модуля идеально подходит для этого приложения по следующим причинам:
- Сверхнизкое энергопотребление, потребление этого устройства составляет 7 мА при приеме и 20 мА при передаче при +14 дБм (11 мА при +10 дБм) в
в спящем режиме потребление составляет 0,7 мкА.
- При работе на большом расстоянии параметр чувствительности составляет -109 дБм при скорости передачи данных 38,4 кбит/с и снижается до -128 дБм при скорости передачи данных 0,3 кбит/с. Помехи
от других беспроводных коммуникаций могут быть преодолены с блокировкой 90 дБ. Уровень выходной мощности радиочастотного сигнала может достигать +16 дБм. Все это обеспечивает
надежную сигнализацию для связи на большие расстояния.
Модули доступны в нескольких версиях:
- RC-SPIRIT2-433 Частотный диапазон: 433 МГц с разъемом UFL.
- RC-SPIRIT2-433-NA Частотный диапазон : 433MHz подключение антенны через Pad.

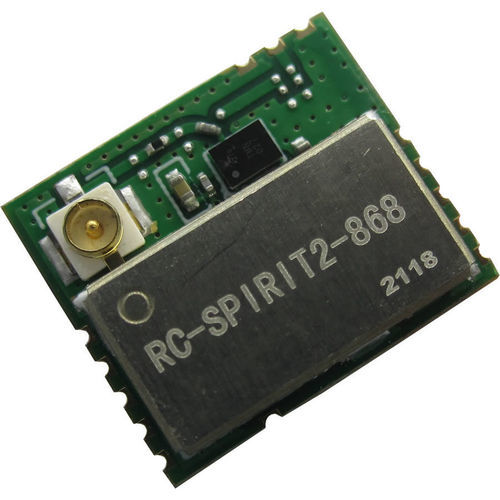

- RC-SPIRIT2-868 Частотный диапазон : 868МГц с UFL разъемом.
- RC-SPIRIT2-868-NA Частотный диапазон: подключение антенны 868МГц через колодку.
---
