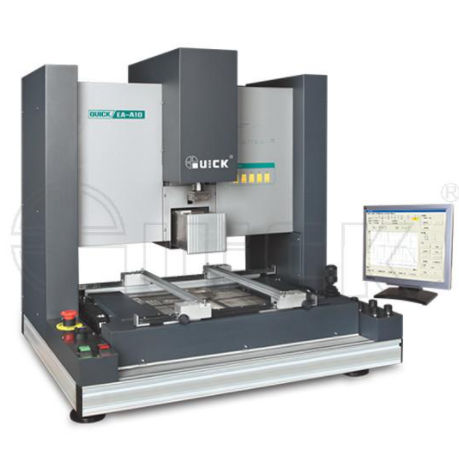

1.Средняя область сверху и снизу нагревается вверх и вниз горячим воздухом, а большая область инфракрасного подогрева снизу.
2.Призма с разделенным изображением используется для выравнивания, поэтому выравнивание является визуальным и эффективным.
3.Благодаря функции запоминания высоты пайки, высоты размещения, высоты положения, выравнивание и размещение происходит эффективно.
4.С рядом сопел горячего воздуха из титанового сплава замена происходит быстро.
5.Регулируемый вентилятор охлаждения может охлаждать зону нагрева и печатную плату в соответствии с требованиями процесса.
Общая мощность 4500 Вт(макс)
Источник питания 220V/AC 50HZ
Мощность верхнего нагревателя (горячий воздух) 1200 Вт
Мощность нижнего нагревателя (горячий воздух) 1200 Вт
Мощность нижнего нагревателя (инфракрасный подогрев) 1600 Вт
Регулируемая скорость воздуха бокового охлаждающего вентилятора ≤3.5 м3/мин
Температура нагрева горячего воздуха 400°C (макс.)
Температура подогрева дна 400°C (макс.)
Размер подогрева дна 400 мм*400 мм
Макс. Размер печатной платы 420мм*450мм
Диапазон размеров микросхем 2*2 мм ~ 60*60 мм
Точность размещения ±5 мм
Сила прижима 1,5 Н / монтаж с нулевым давлением (два режима)
Камера
12В/300мА;
22*10 кратное увеличение; горизонтальное разрешение 480 линий
Формат PAL (чередование фаз строк)
Светодиодное освещение Верхний источник синего света и нижний источник оранжевого света (яркость регулируется)
Связь USB (может быть подключен к ПК)
Внешний датчик К-типа 5 каналов
Вес нетто около 70 кг
Габаритные размеры (Д * Ш * В) 810 (Д) мм × 675 (Ш) мм × 835 (В) мм
---
