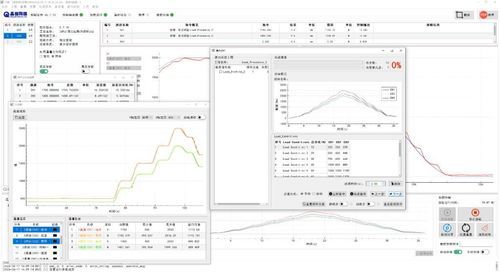

Программное обеспечение для визуализации

для безопасностидля контролясбора / анализа данных

Программное обеспечение Lingdong Loading Software является хост-программой для координирующего контроллера нагрузки Qtcreate Lingdong. Оно обеспечивает комплексный мониторинг и управление системой сервоуправления нагрузкой благодаря ориентированной на инженерную практику архитектуре, основанной на конфигурационных файлах. Благодаря работе на основе конфигурационных файлов программное обеспечение позволяет быстро развертывать систему и адаптировать её к различным испытательным проектам.<br><br>Рабочий процесс программного обеспечения для динамической нагрузки<br><br>Создание проекта;<br>Настройка каналов нагрузки;<br>Настройка системы;<br>Калибровка контроллеров и датчиков;<br>Импорт / определение спектров нагрузки;<br>Установка параметров безопасности;<br>Импорт / определение спектров нагрузки;<br>Запуск испытания.<br><br>Настройка испытательных ресурсов<br>Интерфейс настройки испытательных ресурсов в основном используется для настройки и управления приводами, датчиками и контроллерами. В нём используется интерфейс «перетаскивания» для настройки испытательных ресурсов, выбора используемых приводов, датчиков и каналов управления, а также для редактирования и управления спектрами нагрузки.<br>Калибровка датчиков<br><br>Система поддерживает независимую калибровку датчиков для определения коэффициентов всех датчиков в системе. С помощью таких методов, как метод наименьших квадратов, выполняется расчёт многоточечной калибровки по эталонным сигналам и сохранение калибровочных коэффициентов. Система позволяет калибровать данные датчиков и обновлять их настройки.<br><br>Редактирование спектра нагрузки<br><br>Доступна функция редактирования испытательного спектра. Пользователи могут редактировать различные испытательные спектры, отвечающие комплексным требованиям, в соответствии с потребностями испытаний, а программа управляет оборудованием для автоматического выполнения испытаний. Редактор спектра испытаний может генерировать различные сложные спектры испытаний для реализации автоматического управления процедурами испытаний; он особенно подходит для сложных и требующих особого подхода испытаний.<br><br>Настройки безопасности<br><br>Испытательная система оснащена комплексными функциями защиты: защита от превышения предельных значений испытательного усилие и перемещения, защита от разрушения образца, защита от превышения заданных значений параметров испытания и т. д. Каждый канал нагружения имеет несколько функций защиты, таких как защита от предельной нагрузки, защита от превышения предельной погрешности следования, защита от превышения предельного перемещения, защита от превышения предельной разности сигналов датчиков двухмостовой схемы, защита от сбоя питания и т. д. Все пороговые значения можно настроить с помощью программного обеспечения верхнего компьютера.<br><br>Настройка шагов<br><br>Можно настроить параметры статических и динамических шагов для каждого канала, включая время срабатывания, период ожидания, минимальную скорость шага и т. д.<br><br>Другие функции программного обеспечения для нагрузочных испытаний<br><br>Интерфейс перекрестной связи с внешними данными: Программное обеспечение для нагрузочных испытаний Lingdong поддерживает перекрестную связь с внешними данными через отражающую память, UDP-связь и аналоговые входы и выходы BNC. Программное обеспечение также поддерживает внешнее дистанционное управление посредством UDP-связи.<br><br>Анализ частотной характеристики в режиме реального времени: Программное обеспечение поддерживает анализ частотной характеристики в режиме реального времени во время нагрузочных испытаний. В процессе синусоидальной нагрузки нажмите кнопку «Анализ частотной характеристики», и программа автоматически рассчитает частотные характеристики и отобразит результаты анализа в панели уведомлений о состоянии.<br><br>Отображение диапазона погрешности: поддерживается отображение диапазона погрешности в соответствии с заданным процентом.<br><br>Рабочие условия спектра нагрузки: система поддерживает импорт и экспорт рабочих условий спектра нагрузки, что позволяет пакетно сохранять и применять спектры нагрузки для нескольких каналов. Это упрощает пакетное переключение и настройку спектров нагрузки одним щелчком мыши при переходе между различными условиями испытаний. Во время нагружения можно установить процент использования.<br><br>Автоматическая компенсация при скоординированном нагружении: включает динамический/статический шаг, компенсацию пиковых и минимальных значений, фазовую компенсацию и т. д.<br><br>Планирование коэффициента усиления: Коэффициент усиления в замкнутом контуре может автоматически переключаться и регулироваться в зависимости от различных состояний испытания (положение, скорость и т. д.) для обеспечения оптимальных характеристик управления.<br><br>Сегментированное хранение данных: поддерживается сегментированное хранение данных; данные сохраняются в отдельные файлы в соответствии с настроенным временем в минутах и размером файла.<br><br>Мониторинг работоспособности датчиков: программное обеспечение позволяет просматривать состояние датчиков, включая состояние возбуждения датчиков, обнаружение обрыва провода, мониторинг обхода нагрузки и т. д. Защита срабатывает при возникновении неисправности.<br<br<Настройка протокола «отражающей памяти»: используется для настройки протокола «отражающей памяти» при взаимодействии с внешними системами (системами моделирования, измерительными и управляющими системами и т. д.). Пользователи могут определять смещения адресов, типы и форматы данных для команд и данных обратной связи. Поддерживаются добавление, сортировка, предварительный просмотр и тестирование данных с помощью перетаскивания.<br><br>Программный пакет для статических и усталостных нагрузок<br>Система поддерживает многоканальные скоординированные приложения для статических, усталостных и долговечностных нагрузок. Интерфейс статических и усталостных испытаний включает таблицы данных по каналам, плавающие окна кривых тренда, графики сигналов, предварительный просмотр спектра нагрузки, гистограммы, панели управления процессом и индикаторы хода выполнения.<br><br>Интерфейс настройки позволяет быстро настраивать все каналы нагружения в формате, напоминающем электронную таблицу, и поддерживает функции предварительного просмотра настроек.<br><br>
