Коллектор калибровки CM1

многоканальныйиз алюминиядля газа

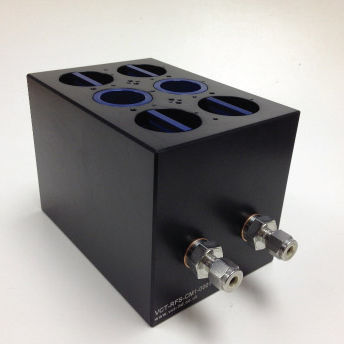

Калибровка влажности для любого типа датчиков CM1 - это коллектор, используемый для калибровки датчиков относительной влажности и точки росы в различных сценариях. Он имеет 6 портов для датчиков, каждый из которых может быть оснащен адаптером для установки любого датчика диаметром от 4 до 30 мм. В комплект входит ряд точек вставки PRT, чтобы можно было определять тепловые градиенты через коллектор с помощью многоканальных эталонных термометров, таких как MBW T12. На входе и выходе CM1 используются стандартные 6-миллиметровые фитинги Swagelok. Их можно подключить к любому типу генератора влажности, эталонного гигрометра или калибровочной установки, где имеется поток газа. Вся сборка помещается в контролируемую среду в диапазоне -50...200 °C. Высокая тепловая масса CM1 стабилизирует колебания температуры, поэтому стабильность влажности зависит только от генератора влажности. Калибровка температуры Большинство датчиков относительной влажности оснащены функцией измерения температуры. При правильном использовании CM1 позволяет инженеру по калибровке одновременно калибровать встроенное измерение температуры. Для калибровки термометра можно использовать либо порты датчика относительной влажности, либо точки вставки PRT на верхней части CM1. CM1 можно поместить в климатическую камеру или поставить на поверхность с регулируемой температурой. Большая тепловая масса CM1 уменьшает кратковременные колебания температуры, но увеличивает реакцию на изменения, поэтому правильная оценка необходима для обеспечения наилучших измерительных возможностей. Настраиваемые порты датчиков Каждый порт зонда последовательно подключается к газу, проходящему через коллектор. Адаптеры для зондов выпускаются из пластика (Acetal) для использования в диапазоне -20...80 °C и алюминия для диапазона -50...200 °C.
