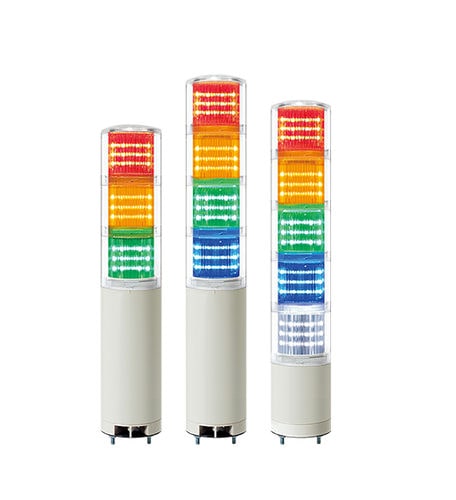

Световая колонна LED QTC60ML

проблесковаяпостоянная2-цветная

Overview
Сигнальная LED-колонна Ø60 мм для прямого монтажа QTC60ML / QTCA60ML. Модульная конструкция с прозрачной внешней линзой и внутренним цветовым фильтром для повышения четкости сигнала. Опционально встроенный зуммер (макс. 85 дБ); доступны варианты для AC/DC.

Key features

• Модульные LED-колонны для режима постоянного и мерцающего света
• Отдельный внутренний цветовой фильтр внутри внешней линзы для четкой индикации
• Добавление/замена модулей без инструментов благодаря конструкции типа Lock
• Тип QTCA: интегрированная линза и крышка для упрощенного внешнего вида
• Полупрозрачный фильтр обеспечивает комфортный просмотр с близкого расстояния в выключенном состоянии
• Доступен встроенный зуммер: стандартно макс. 85 дБ на 1 м; опционально 2-звучный и высокогромкий (100 дБ) варианты
• Совместим с входом транзистора NPN open-collector (прямое подключение к PLC)
• Частота мигания: 60–80 вспышек/мин
• Рабочая температура: -30 °C до +50 °C
• Степень защиты: стандартный тип IP65; тип с встроенным зуммером IP54
• Штатно с преднастроенной проводкой; разъем M12 по запросу
• По запросу доступны UL-listed модели на 24VDC
• Сертификации: CE, UL; соответствует RoHS

Materials

• Линза: PC
• Внутренняя линза: PC
• Корпус: ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML (варианты: Постоянный, Постоянный с зуммером, Постоянный/Мигающий, Постоянный/Мигающий с зуммером) | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0.28kg (typ.) | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0.36kg (typ.) | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0.45kg (typ.) | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0.53kg (typ.) | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0.61kg (typ.) | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105 mA | 40 mA
DC24V | 70 mA | 75 mA
AC110V–220V | Max. 60 mA (light) | Max. 55 mA (buzzer)

Sound tone combinations (standard)

• 1 звук зуммера: Pi-- Pi-- (медленно)
• 2 звука (настраиваемые): Pi--- Pi--- (умеренно); Pi pi pi (коротко)
• Непрерывный зуммер (настраиваемый): Pi--- непрерывно

Accessories (examples)

• TWS45 (кронштейн настенный/угловой)
• TWA45 (настенный кронштейн)

Notes

• AC модели поддерживают диапазон свободного напряжения 100–240V
• UL Listed: доступна версия DC24V

Technical specifications

• Торговое наименование: QTC60ML / QTCA60ML
• Диаметр: Ø60 мм
• Высота (в сборе): 126–399 мм в зависимости от числа уровней и конфигурации
• Напряжения питания: DC12V, DC24V, AC110V–220V (AC диапазон 100–240V)
• Ток светового источника (на 1 уровень): DC12V 105 mA, DC24V 70 mA, AC макс. 60 mA
• Ток зуммера: DC12V 40 mA, DC24V 75 mA, AC макс. 55 mA
• Громкость зуммера: стандарт до 85 dB на 1 м; опции до 100 dB и 2-звучные типы
• Частота мигания: 60–80 вспышек/мин
• Температура эксплуатации: -30 °C до +50 °C
• Степень защиты: IP65 (стандарт), IP54 (тип с встроенным зуммером)
• Материалы: линза PC, внутренняя линза PC, корпус ABS
• Штатная проводка; разъем M12 опционален
• Сертификации: CE, UL; соответствует RoHS
• Типичный вес по уровням: 1 уровень ~0,28kg; 2 уровня ~0,36kg; 3 уровня ~0,45kg; 4 уровня ~0,53kg; 5 уровней ~0,61kg
