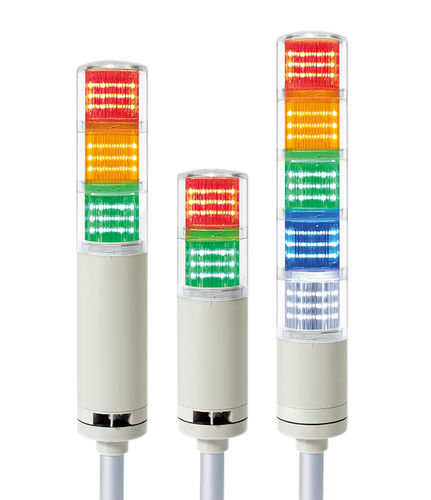

Световая колонна LED QTC60L

проблесковаяпостоянная5-цветная

Обзор
LED‑сигнальная башня Ø60 мм для установки на стойку (QTC60L / QTCA60L). Доступны версии с постоянным свечением и с постоянным/мигающим режимом. Опционально встроенный зуммер и многослойные конфигурации для визуальной и звуковой сигнализации.

Особенности продукта

• Модульная LED‑башня с Lock‑типом конструкции, позволяющей добавлять/снимать модули без инструментов
• Внутренний цветной фильтр размещен внутри внешней линзы для улучшения читаемости сигнала
• QTCA‑варианты с интегрированной линзой и крышкой для упрощенного внешнего вида
• Полупрозрачные фильтры снижают ослепление при выключенном состоянии для удобства ближнего осмотра
• Различные крепления для установки на стойку, подбираемые под место монтажа
• Встроенный зуммер доступен (стандартно до 85 дБ на 1 м); опции: двухтональный и повышенной мощности (100 дБ)
• Совместимость с управлением через NPN open‑collector для прямого подключения к ПЛК
• Частота мигания: 60–80 вспышек/мин
• Диапазон рабочих температур: -30°C до +50°C
• Степень защиты: стандарт IP65; вариант с зуммером IP54
• Стандартно предподключен; разъем M12 по запросу
• Доступна версия UL‑listed для DC24V
• Сертификация: CE, UL; соответствует RoHS

Характеристики продукта

• Номера моделей: QTC60L / QTC60L‑BZ (Постоянный / Постоянный с зуммером) / QTC60LF / QTC60LF‑BZ (Постоянный/Мигающий / Постоянный/Мигающий с зуммером) / QTCA60L / QTCA60L‑BZ / QTCA60LF / QTCA60LF‑BZ
• Диаметр: Ø60 мм
• Диапазон высот (в зависимости от слоев и стойки): 352–635 мм
• Варианты напряжения: DC12V, DC24V, AC110V–220V (диапазон AC 100–240V)
• Степень защиты: IP65 (стандарт) / IP54 (с зуммером)
• Доступные цвета по слоям: красный, янтарный, зеленый, синий, белый

Ток светового источника / зуммера (на 1 слой)

• DC12V: световой источник 105 mA; зуммер 40 mA
• DC24V: световой источник 70 mA; зуммер 75 mA
• AC110V–220V: световой источник макс. 60 mA; зуммер макс. 55 mA

Комбинация звуков (стандартный продукт)

• 1 звук: 'Pi-- Pi--' (медленно)
• 2 звука (по заказу): 'Pi--- Pi---' (средне) и 'Pi pi pi' (коротко)
• Непрерывный 'Pi-' доступен как кастомный вариант

Комплектация

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Технические характеристики

• Материалы: линза - PC; внутренняя линза - PC; корпус - ABS; стойка - алюминий
• Вес по слоям (DC12V / DC24V / AC110V–220V): 1 слой 0,43 кг / 0,43 кг / 0,53 кг; 2 слоя 0,52 кг / 0,52 кг / 0,62 кг; 3 слоя 0,60 кг / 0,60 кг / 0,70 кг; 4 слоя 0,69 кг / 0,69 кг / 0,79 кг; 5 слоев 0,77 кг / 0,77 кг / 0,87 кг
• Уровень звука зуммера: до 85 дБ (стандарт); опции 100 дБ или двухтональные типы
• Монтаж: установка на стойку с различными кронштейнами; модули снимаются/добавляются без инструментов благодаря Lock‑тип конструкции
• Разъем: преднапряжённая проводка в стандартной комплектации; опция разъема M12
• Сертификации: CE, UL (опция 24 VDC в списке UL); соответствует RoHS
