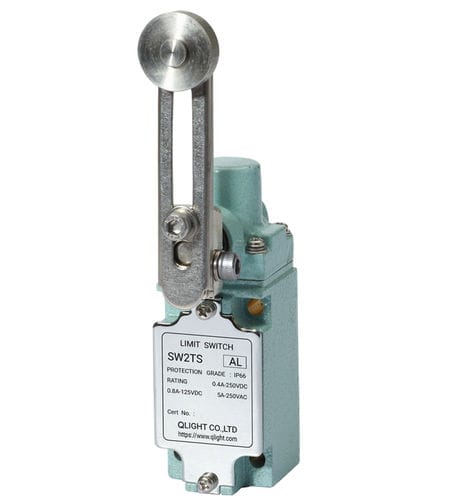

Концевой выключатель для подъемного крана SW2TS-AL

для конвейераIP66с рычагом с роликом

Обзор
SW2TS-AL — регулируемый концевой выключатель с роликовым рычагом, разработанный для тяжёлых промышленных условий и коррозионно-активных сред. Основные детали выполнены из нержавеющей стали STS316L, конструкция обеспечиваeт длительную стабильную работу; подходит для морских, оффшор и химических применений.

Ключевые характеристики

• Корпус и головка из нержавеющей стали STS316L для повышенной коррозионной и солеустойчивости, подходит для морских и агрессивных газовых сред.
• Фирменная система двойной возвратной пружины обеспечивает стабильные характеристики сработки даже при длительной эксплуатации.
• Наружные болты, гайки и комплектующие из нержавеющей стали для защиты от коррозии в полярных и оффшорных условиях.
• Микровыключатели, стойкие к низким температурам, низкотемпературная смазка и силиконовые уплотнения обеспечивают надёжную работу при экстремально низких температурах.
• Конструкция для тяжёлых условий с монтажными отверстиями и внешними размерами, совместимыми со стандартными выключателями.
• Регулируемый роликовый рычаг для гибкой установки и угла срабатывания.

Применения

• Краны мостового типа, крупные конвейеры и тяжёлое промышленное оборудование для надёжного контроля положения.
• Наружные установки заводов, палубное оборудование судов и портовые грузоподъёмные механизмы.
• Химические заводы с присутствием коррозионно-активных кислотных или щелочных газов.

Технические характеристики

• Модель: SW2TS-AL
• Степень защиты: IP66
• Габариты: 43(W) × 51.3(H) × 200(L) мм
• Материалы: корпус, головка, болт и гайка, ролик, пружинный шток — нержавеющая сталь (STS316L)
• Механический ресурс: более 2 000 000 операций
• Электрический ресурс: более 200 000 операций
• Допустимый цикл работы: механический — макс. 120 операций/мин; электрический — макс. 30 операций/мин
• Сопротивление изоляции: не менее 100 MΩ при 500 V DC
• Начальное контактное сопротивление: не более 50 mΩ
• Диэлектрическая прочность: между непоследовательными клеммами — 1 000 V AC, 50–60 Hz, 1 мин; между каждой клеммой и непроводящей металлической частью — 2 000 V AC, 50–60 Hz, 1 мин
• Ударная прочность: разрушение ок. 1 000 m/s² (100G); некорректная работа ок. 250 m/s² (25G)
• Виброустойчивость: 10–55 Hz, 1.5 mm двойная амплитуда
• Диапазон рабочих температур: стандарт — -10°C до +55°C; морозостойкий тип — -40°C до +40°C; жаростойкий тип — +50°C до +120°C
• Диапазон влажности: 45–85% RH
• Пусковой ток (типичный): NC (нормально замкнут) макс. 20 A; NO (нормально разомкнут) макс. 10 A
• Разработан для тяжёлых промышленных применений, включая морские/оффшорные и коррозионно-активные химические среды
