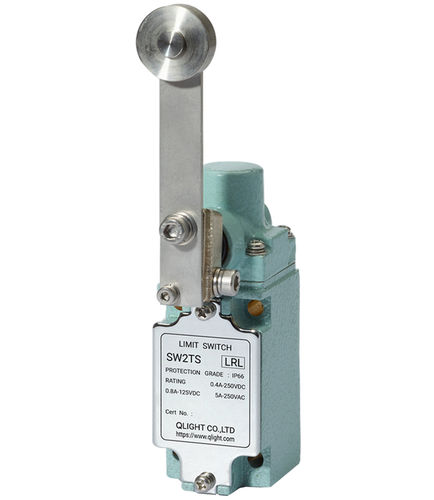

Концевой выключатель для подъемного крана SW2TS-LRL

для конвейераширокийантикоррозионный

Обзор

Регулируемый тяжелонагруженный концевой выключатель с большим роликовым рычагом SW2TS-LRL, разработанный для коррозионных, морских и экстремально температурных условий. Корпус выполнен преимущественно из нержавеющей стали STS316L, внешние детали из нержавеющей стали обеспечивают длительную стабильную работу и повышенную стойкость к коррозии.

Ключевые особенности

• Прочная конструкция: корпус и головка из нержавеющей стали STS316L для высокой коррозионной и солевой стойкости, подходит для морских условий и сред с химическими газами
• Стабильные рабочие характеристики сохраняются после длительной эксплуатации благодаря фирменной системе двойной возвратной пружины
• Внешние болты, гайки и компоненты из нержавеющей стали для работы в агрессивных оффшорных и полярных условиях
• Надёжная работа в низких температурах благодаря морозоустойчивым микровыключателям, низкотемпературной смазке и силиконовой прокладке
• Тяжёлая (heavy-duty) конструкция с отверстиями для крепления и внешними габаритами, идентичными стандартным выключателям, для простоты замены
• Типичные применения: мостовые краны, крупные конвейеры, тяжёлое промышленное оборудование, наружные установки, корабельное оборудование палубы, портовое грузоподъёмное оборудование, химические заводы с коррозионно-агрессивными кислотными или щелочными газами
• По запросу доступны температурные варианты: морозоустойчивый тип (-40°C до +40°C) и жаропрочный тип (+50°C до +120°C)

Технические характеристики

• Модель: SW2TS-LRL
• Габариты: 43 (W) × 51.3 (H) × 192.5 (L) мм
• Материалы: корпус, головка, болт и гайка, ролик, стержень пружины — нержавеющая сталь (STS316L для корпуса/головки; внешние болты/гайки/компоненты из нержавеющей стали)
• Класс защиты: IP66
• Механический ресурс: более 2 000 000 операций
• Электрический ресурс: более 200 000 операций
• Допустимый цикл работы: Механический макс. 120 операций/мин; Электрический макс. 30 операций/мин
• Сопротивление изоляции: 100 MΩ мин. при 500 V DC
• Начальное контактное сопротивление: 50 mΩ макс.
• Диэлектрическая прочность: Между непоследовательными клеммами: 1 000 V AC, 50–60 Hz в течение 1 минуты; Между каждой клеммой и непроводящей металлической частью: 2 000 V AC, 50–60 Hz в течение 1 минуты
• Устойчивость к ударам: Разрушение ≈ 1 000 m/s² (100G); Сбой ≈ 250 m/s² (25G)
• Устойчивость к вибрации: 10–55 Hz, двойная амплитуда 1,5 mm
• Диапазон рабочих температур: Стандарт -10°C до +55°C; Морозостойкий тип: -40°C до +40°C; Жаростойкий тип: +50°C до +120°C
• Диапазон влажности окружающей среды: 45–85% RH
• Пусковой ток: NC (нормально замкнут) макс. 20 A; NO (нормально разомкнут) макс. 10 A
