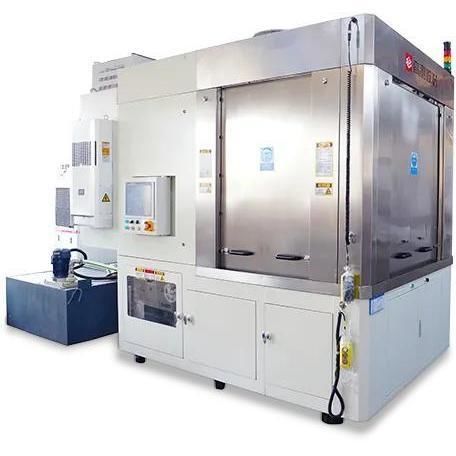

Станок для резки алмазной проволокой GC-CQ1880UH

многожильныйдля металладля полупроводниковой пластины

Введение в продукт
Оборудование представляет собой специализированную многопроволочную машину для резки магнитных материалов с использованием алмазной проволоки, разработанную для промышленного производства с высокой жесткостью, непрерывностью и энергоэффективностью.

• Ключевые компоненты, такие как станина, изготавливаются методом литья; ролики имеют конструкцию позиционирования с двойным конусом в сочетании с синхронным прямым приводом серводвигателя для повышения жесткости шпинделя и стабильности на высоких оборотах.
• Оснащена функцией медленной остановки при отключении питания, что снижает риск обрыва проволоки при неожиданных отключениях и обеспечивает непрерывность производства.
• Имеется модуль рекуперации энергии, который эффективно возвращает энергию, возникающую при торможении возвратно-поступательного движения роликов, снижая энергопотребление в работе.
• Сильная способность к утончению алмазной проволоки при одновременной большой производительности за один цикл, что позволяет сочетать стабильность резки тонких пластин и эффективность обработки толстых изделий.

Параметры продукта
Позиция — Ед. изм. — Параметр
Макс. размер обработки — mm — 180(W)×800(L)×160(H) × Double-Station
Толщина пластины — mm — 1–20
Макс. скорость проволоки — m/min — 2100
Направление подачи — — Вертикально вверх
Скорость подачи — mm/min — 0.1–9
Диаметр проволоки — mm — 0.10–0.25
Макс. емкость хранения проволоки — km — 50 (0.10 алмазная проволока)
Габариты оборудования — mm — Прибл. 3200(L)×1800(W)×2900(H)
Масса оборудования — t — Прибл. 10

Технические характеристики

• Модель: GC-CQ1880UH
• Применение: многопроволочная резка магнитных материалов алмазной проволокой
• Макс. размер обработки: 180(W)×800(L)×160(H) (Double-Station)
• Диапазон толщины пластины: 1–20 mm
• Макс. скорость проволоки: 2100 m/min
• Направление подачи: Вертикально вверх
• Скорость подачи: 0.1–9 mm/min
• Диаметр проволоки: 0.10–0.25 mm
• Макс. емкость хранения проволоки: 50 km (при 0.10 алмазной проволоке)
• Габариты (L×W×H): Прибл. 3200 × 1800 × 2900 mm
• Масса: Прибл. 10 t
• Конструкция: литая станина; позиционирование роликов по двойному конусу; синхронный прямой привод серводвигателя
• Безопасность/непрерывность: функция медленной остановки при отключении питания для снижения риска обрыва проволоки
• Энергия: интегрированный модуль рекуперации энергии для восстановления при торможении
• Производительность: высокая способность утончения алмазной проволоки и большой выход за цикл для баланса стабильности на тонких пластинах и эффективности на толстых
