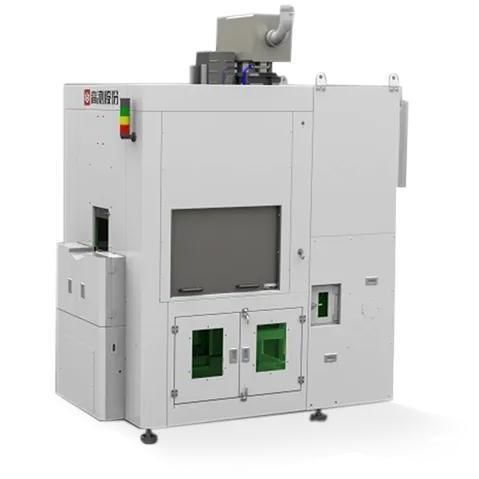

Станок для резки алмазной проволокой GC-CQ1660H

многожильныйдля металладля пластин

Введение продукта
Данное оборудование представляет собой специализированный многопроволочный резательный станок с алмазной проволокой для магнитных материалов, спроектированный для высокой жесткости, стабильности работы и высокой точности обработки, подходит для производства ультратонких пластин.

Ключевые характеристики

• Корпус и другие основные узлы выполнены литьем для повышения жесткости; ролики имеют конструкцию позиционирования с двойным конусом и синхронный прямой привод от сервомотора для улучшения жесткости и стабильности шпинделя при высоких скоростях.
• Очень высокая точность обработки позволяет выполнять резы с гарантированными допусками, исключая последующую шлифовку и уменьшая потери заготовок.
• Функция медленной остановки при отключении питания снижает вероятность обрыва проволоки и обеспечивает непрерывность производства.
• Модуль рекуперации энергии эффективно возвращает энергию торможения при возвратно‑поступательном движении роликов, сокращая энергопотребление в эксплуатации.
• Высокая способность к тонкой калибровке алмазной проволоки, подходит для обработки ультратонких пластин.

Параметры продукта

• Макс. размер обработки: 160(W)×600(L)×120(H) мм (одна станция)
• Толщина среза: 0.3–2 мм
• Макс. скорость проволоки: 2100 m/min
• Направление подачи: вертикально вниз
• Скорость подачи: 0.1–9 mm/min
• Диаметр проволоки: 0.07–0.15 mm
• Макс. вместимость хранения проволоки: 50 km (алмазная проволока 0.10)
• Габариты оборудования (прибл.): 2800(L)×1600(W)×3200(H) мм
• Вес оборудования (прибл.): 8 t

Особенности / Технические характеристики

• Модель: GC-CQ1660H
• Применение: многопроволочная резка магнитных материалов алмазной проволокой
• Корпус: литая конструкция для повышения жесткости
• Конструкция роликов: позиционирование двойным конусом с синхронным прямым приводом от сервомотора
• Высокоскоростной шпиндель: повышенная жесткость и стабильность работы
• Точность обработки: очень высокая точность для резов с гарантированными допусками
• Медленная остановка при отключении питания: снижает риск обрыва проволоки
• Модуль рекуперации энергии: возвращает тормозную энергию для снижения потребления
• Возможность тонкой калибровки проволоки: подходит для ультратонких пластин
• Макс. размер обработки: 160(W)×600(L)×120(H) мм (одна станция)
• Диапазон толщины среза: 0.3–2 мм
• Макс. скорость проволоки: 2100 m/min
• Направление подачи: вертикально вниз
• Скорость подачи: 0.1–9 mm/min
• Диаметр проволоки: 0.07–0.15 mm
• Макс. вместимость хранения проволоки: 50 km (алмазная проволока 0.10)
• Габариты (прибл.): 2800(L)×1600(W)×3200(H) мм
• Вес (прибл.): 8 t
