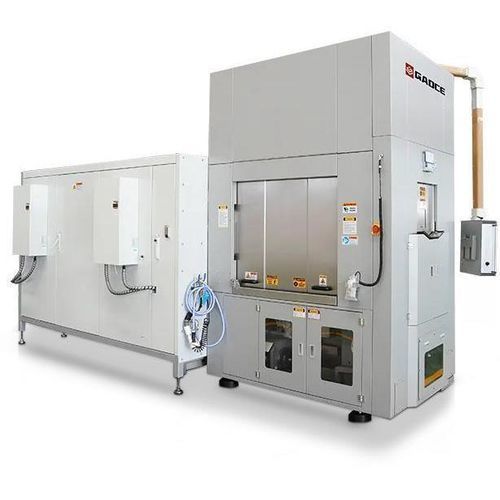

Станок для резки нитью GC-800XC

для монокристаллического кремниядля полупроводниковой пластиныс программным управлением

Описание продукта
Машина предназначена для этапа нарезки (slicing) при производстве монокристаллических кремниевых пластин, выпущена в ноябре 2024 г. Регулируемая конструкция с малым межосевым расстоянием позволяет работать с несколькими форматами пластин/позвонков (16X / 18X / 210 / 220 / 230 мм) и соответствует требованиям развития новых элементов (HJT, TOPCon): большие размеры, тонкое резание, полупластины и прямоугольные пластины.

Ключевые особенности
GC-800XC применяет обновлённую компоновку зоны резки с максимальной загрузкой слитка кремния 950 мм. Конфигурация резки обеспечивает многопозиционные межосевые режимы 315 мм – 370 мм – 400 мм – 455 мм при скорости проволоки до 2600 м/мин. Лёгкая высокоточная система проводки проволоки уменьшает колебания натяжения; добавочное натяжение по машине < 1 N, суммарный процент обрыва проволоки < 5 %. Обеспечивает стабильную резку при диаметре проволоки 18 μm и ниже, обладает низким совокупным энергопотреблением и оснащён несколькими интерфейсами автоматизации для интеллектуального, управляемого данными производства.

Параметры продукта
Размер кремниевого слитка: □166 ~ □230 × LMax.950 мм (совместим с полу-пластиной)
Максимальная скорость линии: 2600 м/мин
Межосевое расстояние: 315 ~ 455 мм
Ёмкость хранения проволоки: 240 km
Габариты оборудования (прибл.): 5110 × 2481 × 3275 мм
Масса оборудования (прибл.): 12 500 kg

Технические характеристики

• Модель: GC-800XC
• Применение: этап резки при производстве кристаллических кремниевых пластин
• Максимальная загрузка слитка: 950 мм
• Поддерживаемые размеры пластин/слитков: □166 ~ □230; поддерживает 16X/18X/210/220/230 мм и полу-пластины
• Скорость проволоки (макс.): 2600 м/мин
• Режимы межосевого расстояния: многоступенчатые 315 мм – 370 мм – 400 мм – 455 мм
• Добавочное натяжение машины: < 1 N
• Суммарный процент обрывов проволоки: < 5 %
• Возможность по диаметру проволоки: стабильная резка при 18 μm и ниже
• Ёмкость хранения проволоки: 240 km
• Габариты оборудования (прибл.): 5110 × 2481 × 3275 мм
• Масса оборудования (прибл.): 12 500 kg
• Особенности: лёгкая высокоточная система проводки, низкое энергопотребление, интерфейсы автоматизации для интеллектуального и управляемого данными производства
