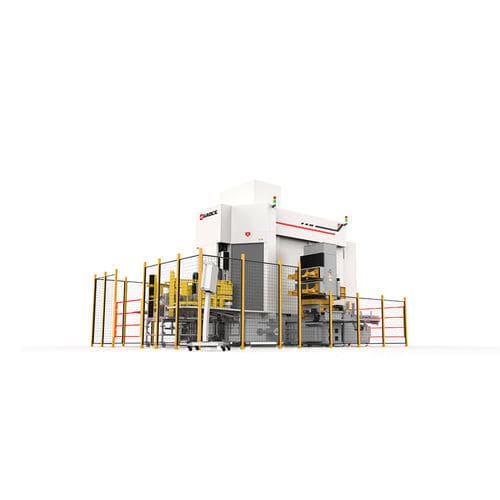

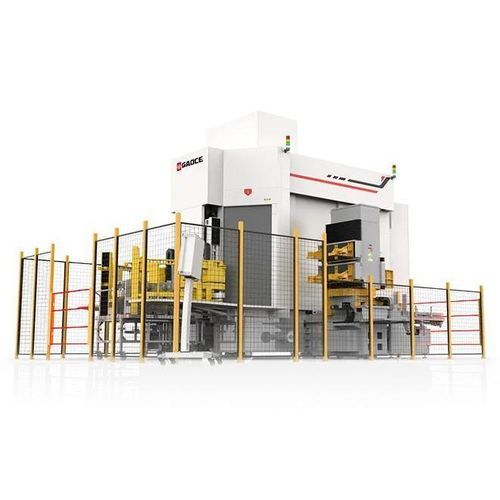

Шлифовально-полировальный станок для скашивания кромок GC-KM202

для кромки

Обзор продукта
GC-KM202 предназначена для нескольких этапов обработки кремниевых стержней при производстве пластин — квадратирования, снятия фаски, шлифования и полирования. Кремниевые стержни загружаются и зажимаются за один цикл. Высокоточный поворотный стол обеспечивает точное позиционирование между станциями для выполнения всех операций с минимальными потерями материала; допуск квадратирования по одной кромке ≤0,2 мм.

Области применения

• Квадратирование кремниевых стержней
• Снятие фаски для удобства обработки и последующих операций
• Шлифование для подготовки размеров и поверхности
• Полирование для достижения требуемой шероховатости поверхности

Параметры изделия

• Допуск квадратирования (с одной стороны) — ≤0,2 мм
• Производительность обработки — 29 мин (пример: стержень M10, длина 830 мм)
• Допуск по размерам — ±0,04 мм
• Шероховатость поверхности — Ra ≤ 0,1 μm

Сопутствующие продукты

• GC-MJ101R-3 Машина для обрезки монокристаллов
• GC-MJ201R-3 Машина для обрезки монокристаллов
• GC-MJ101RW Машина для обрезки монокристаллов
• GC-GP950L Машина для шлифования и полирования монокристаллов

Особенности / Технические характеристики

• Модель: GC-KM202
• Интегрированное покрытие процессов: квадратирование, снятие фаски, шлифование, полирование
• Загрузка и зажим кремниевых стержней в один шаг
• Высокоточный поворотный стол для точного позиционирования между несколькими станциями
• Допуск квадратирования по одной кромке ≤0,2 мм для минимизации потерь кремния
• Пример производительности: 29 минут для стержня M10 длиной 830 мм
• Допуск по размерам: ±0,04 мм
• Шероховатость поверхности: Ra ≤ 0,1 μm
