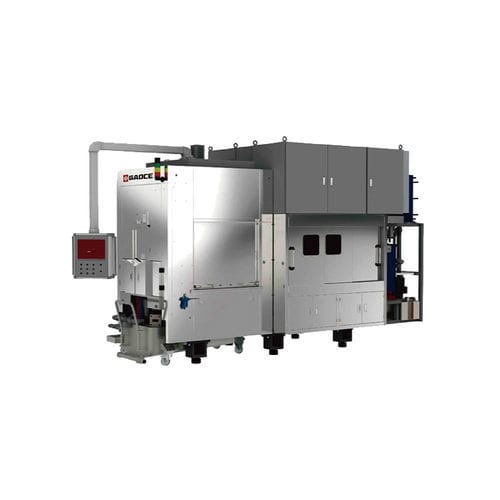

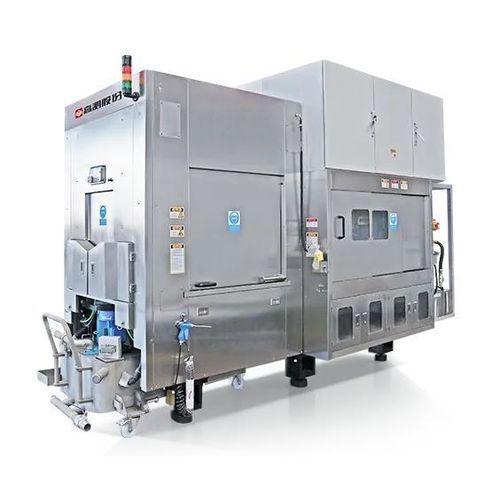

Пила алмазной проволокой GC-SADW6670

для металловс сервоприводом

Описание продукта
Эта алмазная проволочная пила предназначена для распиливания сапфировых стержней и дисков, с подачей/выгрузкой спереди и прокладкой проволоки по обеим сторонам. Общая ширина ≤ 2 м для максимального использования производственного пространства. Серводвигатель приводит в действие натяжной маятник, обеспечивая чувствительную регулировку натяжения. Ключевые конструктивные элементы регулируются для выполнения требований резки до 50 N натяжения, 2400 м/мин скорости проволоки и длины стержня 700 мм.

Ключевые характеристики

• Подача и выгрузка спереди; прокладка проволоки по обеим сторонам (односторонняя или двусторонняя подача)
• Ширина корпуса ≤ 2 м для оптимизации использования площади
• Серводвигатель и натяжной маятник для точного контроля натяжения
• Разработана для работы при натяжении резки до 50 N, скорости проволоки 2400 м/мин и длине стержня 700 мм

Технические параметры

• Модель: GC-SADW6670
• Применение: распил/резка сапфира
• Подача/Выгрузка: спереди
• Прокладка проволоки: по обеим сторонам (односторонняя или двусторонняя подача)
• Макс. размер заготовки: 4–6” × L700
• Макс. скорость проволоки: 2400 м/мин
• Диаметр проволоки (сталь): 0,23 мм
• Натяжение резки: 10–50 N (рассчитано до 50 N)
• Метод резки: резка сверху вниз
• Быстрая подача/отмотка: 50–500 м/мин
• Макс. угол качания: ±12°; макс. скорость качания: 12°/с
• Межосевое расстояние: 395 мм
• Внешний диаметр канавки главного ролика: Φ192–Φ202 мм
• Макс. запас проволоки: 65 км (при 0,2 мм проволоке)
• Поддерживаемая длина стержня (проект): 700 мм
• Примерные габариты (Д×Ш×В): 4300 × 2000 × 3100 мм
• Примерный вес оборудования: 12000 кг
• Вес главного ролика: ≈140 кг за штуку (нетто)
