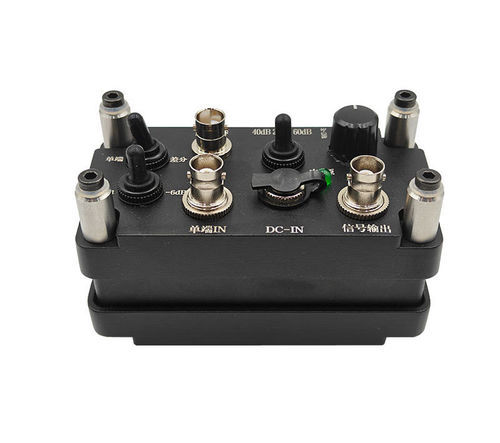

Предусилитель сигнала PAS3

напряжениясигнальныйIP

Описание
PAS3 — широкополосный предусилитель акустической эмиссии (AE) для усиления очень слабых выходных напряжений датчиков AE перед передачей в блок сбора данных. Обладает выбираемыми коэффициентами усиления, несколькими аналоговыми фильтрующими диапазонами и поддерживает одноцепные и дифференциальные входы, что обеспечивает совместимость с распространёнными датчиками и платами сбора AE.

Функциональное описание

• Переключатель входа: выбор между "Single" (слева) и "Differential" (справа).
• Дифференциальный вход: BNC‑разъём для дифференциальных датчиков.
• Переключатель усиления: позиции усиления (40 дБ | 20 дБ | 60 дБ; внутренние настройки позволяют более тонкую настройку усиления).
• Ручка фильтра: выбор одного из четырёх аналоговых диапазонов фильтра: 5 кГц–1,2 МГц | 80 кГц–480 кГц | 5 кГц–160 кГц | 5 кГц–50 кГц.
• Переключатель ослабления: 0 дБ (слева) или -6 дБ (справа).
• Single‑вход: порт для одножильных датчиков (большинство датчиков).
• Порт питания: подключение внешнего DC‑адаптера при отсутствии фантомного питания от системы сбора (DC 18–32 В).
• Индикатор питания: загорается при подаче питания (фантом или DC).
• Выход сигнала: BNC‑выход усиленного и отфильтрованного AE‑сигнала; поддерживает фантомное питание от систем сбора AE.
• Магнитное основание: опциональные магниты для упрощённого монтажа на металлических поверхностях (выбирать при заказе).

Основные характеристики

• Широкополосный универсальный предусилитель, совместимый с большинством датчиков AE и плат сбора.
• Выбираемое усиление предусилителя (14, 20, 34, 40, 54, 60) с возможностью тонкой подстройки через 0 дБ / -6 дБ ослабление на выбранных уровнях.
• Встроенный аналоговый фильтр с четырьмя выбираемыми частотными диапазонами.
• Поддержка одноцепных и дифференциальных входов.
• Две опции питания: фантомное питание по сигнальной линии или внешнее DC‑питание.
• Защита от электрического удара и восстановление после блокировки.
• Функция автоматического тестирования датчика (AST) для подачи тестовых сигналов на датчики (требуется совместимое ПО, например SWAE).
• Защита от переполюсовки вход/выход с индикатором (зелёный = корректное подключение).
• Корпус из литого алюминия для ЭМИ‑экранирования и механической защиты.
• Опциональная магнитная нижняя часть для крепления на металлических конструкциях.

Технические характеристики

• Усиление: 20 / 40 / 60 дБ (выбираемое; доступны дополнительные внутренние настройки)
• Ослабление: 0 / -6 дБ
• Частотный диапазон: 5 кГц – 1 200 кГц
• Эквивалентный шум: <7 µV (RMS при 60 дБ усиления)
• Диапазоны фильтра: 5 кГц–50 кГц; 5 кГц–160 кГц; 80 кГц–480 кГц; 5 кГц–1 200 кГц
• Максимальный импульсный выход: 20 Vpp
• Максимальный длительный выход: 13,6 Vpp
• Питание платы: 7,5 V – 32 V; DC‑питание: 18 V – 32 V
• Выходная нагрузка: 50 Ω
• Температура работы: -20 °C до +60 °C
• Материал корпуса: литой алюминий
• Габариты (Д×Ш×В): 10,5 cm × 5,5 cm × 7 cm
• Вес: 483,7 g
• Степень защиты: IP65
