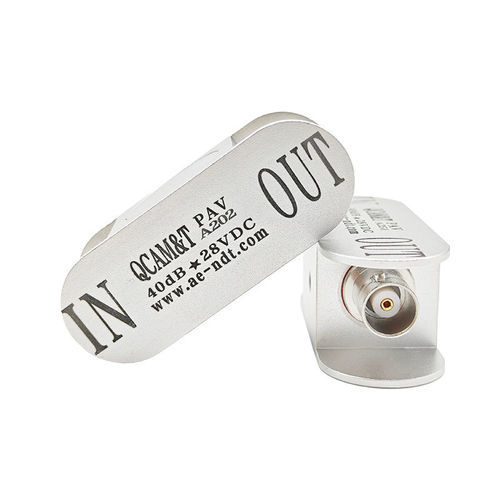

Предусилитель сигнала PAV

мощностисигнальныйкондиционер

Описание
Преобразователь/предусилитель акустической эмиссии PAV обеспечивает фиксированное усиление 40 дБ и включает функцию автоматического тестирования датчика (AST). Питается фантомно по сигнальному кабелю, совместим с большинством распространённых датчиков AE и плат сбора данных. Металлический корпус (литой алюминий) обеспечивает экранирование от ЭМ-помех и защиту от механических воздействий; компактные размеры и разъём BNC‑BNC упрощают монтаж на объекте.

Основные характеристики

• Широкополосный универсальный предусилитель, совместимый с большинством AE-датчиков и плат сбора
• Фиксированное усиление: 40 дБ
• Фантомное питание по сигнальному кабелю
• Функция автоматического тестирования датчика (AST) для передачи тестового сигнала
• Литой алюминиевый корпус для экранирования и защиты

Технические характеристики
Усиление: 40 дБ
Полоса частот: 10 кГц – 1200 кГц
Шум: ≤28 дБ
Выходной диапазон: ±10 В (Vpp)
Рабочее напряжение: 24 В – 30 В DC
Импеданс: 50 Ω
Ток покоя: 20 мА
Максимальный ток: 100 мА
Рабочая температура: -20 °C – +60 °C
Размеры (D×W×H): 65 мм × 23 мм × 25 мм
Вес: 40 г
Класс защиты: IP62
Материал корпуса: Литой алюминий
Разъём: BNC-BNC

Примечания
1. Убедитесь, что выходной импеданс предусилителя совпадает с входным импедансом приборов на выходе (профессиональные AE-блоки, DAQ, осциллограф), иначе возможны отклонения усиления и амплитуды сигнала.
2. При подключении к непрофессиональным устройствам сбора (DAQ, осциллограф) требуется внешнее питание (PPS), если эти устройства не обеспечивают фантомное питание.
3. Избегайте неправильных подключений, которые могут повредить предусилитель: a) входное напряжение примерно на 25 % выше требуемого; b) перепутаны вход и выход.

Техническое резюме

• Усиление: 40 дБ
• Полоса: 10 кГц – 1200 кГц
• Питание: 24–30 В DC (фантом)
• Шум: ≤28 дБ
• Выход: ±10 Vpp
• Интерфейс: BNC-BNC
• Корпус: литой алюминий, IP62
• Размеры: 65×23×25 мм
• Вес: 40 г
