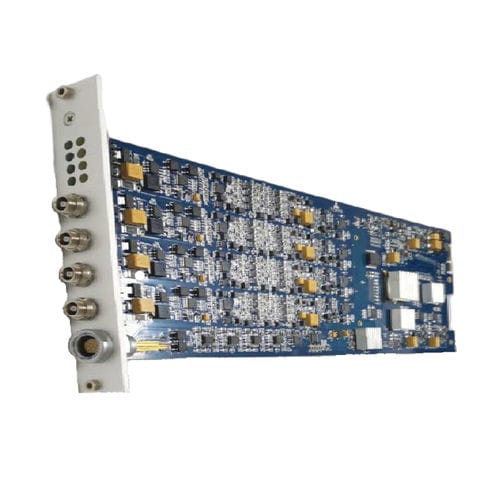

Плата захвата акустическая эмиссия 4-CH DAQ

PCIPCI ExpressFPGA

Существует два типа плат сбора и обработки АЭ: стандартная 4-канальная плата АЭ и 4-канальная плата АЭ с EX-параметрами соответственно. Обе платы AE совместимы с 20-канальными и 48-канальными шасси SEAU3H. Особенности： Модуль DAQ, 4 канала на плату, независимый 16-битный АЦП, максимальная скорость выборки 10 М/с на канал и независимая кэш-память 1 Гб. Стандартная 4-канальная плата AE Стандартная плата AE имеет конструкцию из 4 каналов на плату. Каждый канал имеет максимальную частоту дискретизации 10 М/с, 16-битный независимый АЦП, высокоскоростную обработку сигнала, независимый кэш-память 1 ГБ, чтобы гарантировать, что данные не будут потеряны; уникальный аппаратный цифровой фильтр реального времени может произвольно управлять полосой пропускания сигнала. EX-Parameter 4-канальная плата AE Плата EX-Parameter AE представляет собой стандартную плату AE плюс входной порт для внешних аналоговых входов. Интерфейс внешнего порта под четырьмя входными портами AE представляет собой 16-контактный разъем LEMO, который может принимать внешние аналоговые сигналы ±10 В. Если требуется входной сигнал от внешнего датчика, следует использовать плату EX-Parameter AE. В каждый определенный момент времени система будет считывать показания внешних датчиков через порт внешних параметров и отображать полученные показания напряжения в программном обеспечении вместе с параметрами AE.
