ОПИСАНИЕ:

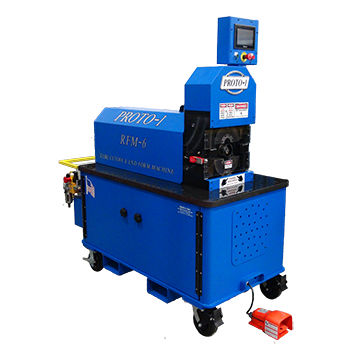

RFM-6 - это ротационное формовочно-отрезное устройство с торцевым поворотом для труб диаметром от 1,5 до 6,0 дюймов. Устройство может отрезать трубы диаметром до 5,0 дюймов. Наш RFM-6 является лидером отрасли в технологии отрезания труб и обеспечивает быструю резку без сколов после изгиба. RFM-6 может работать с самыми твердыми материалами, такими как титан и инконель.
Области применения концевых форм Proto-1 RFM-6: обрезка и отрезание, уменьшение диаметра труб, продольное сверление, пробивка отверстий, бисероплетение, накатка, сжигание в факелах, надрезы, большие шарики и нормальный шарик.
Технические характеристики
Диаметр трубы: 1,5" -6,0"
Стена трубы: 0,020 - 0,095"
Время цикла: 4-13 секунд в зависимости от конечной формы и типа материала
Зажимные воздушные цилиндры: (2) 6-дюймовое отверстие и ход поршня 2"
Воздушный цилиндр дышла: "6-дюймовое отверстие и 2-дюймовый ход
Воздушный цилиндр отбрасывания: 2" отверстие и ход поршня 8" для выброса лома
Размеры для Singlehead: 66.Длина 1" x ширина 31,1" x высота 71,4"
Размеры для двойной головки: 67.9" длина x 48,0" ширина x 71,5" высота
Стандартные функции
Гарантия: Один год с даты поставки
Напряжение: Стандартный (480 В/60 Гц/3 фазы)
Операция: Пневматика
Контроль: Аллен Брэдли ПЛК
Оперативный экран: Сенсорный экран Allen Bradley с интерфейсом HMI
Цвет краски: Синий Прото-1
Запуск цикла: Ножная педаль
FAST Технология
Особенности безопасности
Пневматическая точка блокировки
RF ID переключатель на кожухе для остановки подачи энергии при открытии кожуха
Лексанский защитник с ключом блокировки
Точка электрической блокировки
Необязательно
Модель с двойной головкой для различных операций или размеров
Крепление без заусенцев для финишной обработки торца до/после процесса (только с одной головкой)
Крепление камеры позволяет машине формировать трубы от 1,5" до 5/8"
Электрический сервопривод Exlar для быстрой и точной настройки
Машина поставляется в гидравлическом исполнении, если проблема связана с расходом воздуха
---
