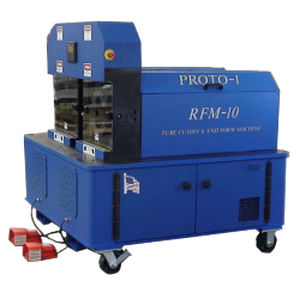

Формовочная машина торца трубы RFM-10

для металлаЧПУ

ОПИСАНИЕ: RFM-10 - это роторно-отрезной станок для формовки и отрезания концов труб диаметром от 1,5 до 10,0 дюймов. Устройство может отрезать трубы диаметром до 5,0 дюймов. Наш RFM-10 является лидером отрасли в технологии отрезания труб и обеспечивает быструю резку без сколов после изгиба. RFM-10 может работать с самыми твердыми материалами, такими как титан и инконель. Области применения концевой формы RFM-10 от Proto-1: уменьшение диаметра трубы, пробивка отверстий, перфорация, бисероплетение, накатка, факельное сжигание, надрезы, большие бусины и нормальный шар. Технические характеристики Диаметр трубы: 1,5" - 10,0" Стена трубы: 0,020 - 0,120" Время цикла: 4-13 секунд в зависимости от конечной формы и типа материала Зажимные воздушные цилиндры: (2) 8-дюймовое отверстие и ход поршня 4" Цилиндр дышла: отверстие 8" и ход 4" Воздушный цилиндр отбрасывания: 2" отверстие и ход поршня 8" для выброса лома Размеры для Singlehead: 75.Длина 2" x ширина 36,6" x высота 65,7" Размеры для двойной головки: 76.7" длина x 63,1" ширина x 66,9" высота Стандартные функции Гарантия: Один год с даты поставки Напряжение: Стандартный (480 В/60 Гц/3 фазы) Операция: Пневматика Контроль: Аллен Брэдли ПЛК Оперативный экран: Сенсорный экран Allen Bradley с интерфейсом HMI Цвет краски: Синий Прото-1 Запуск цикла: Ножная педаль FAST Технология Особенности безопасности Пневматическая точка блокировки RF ID переключатель на вытяжке(ах) Точка электрической блокировки Защита от наклона вперед с ключом блокировки Необязательно Модель с двойной головкой для различных операций или размеров трубок Крепление без заусенцев для финишной обработки торца до/после процесса (только с одной головкой) Крепление камеры позволяет машине формировать трубы от 1,5" до 5/8" Электрический сервопривод Exlar для быстрой и точной настройки Машина поставляется в гидравлическом исполнении, если проблема связана с расходом воздуха
