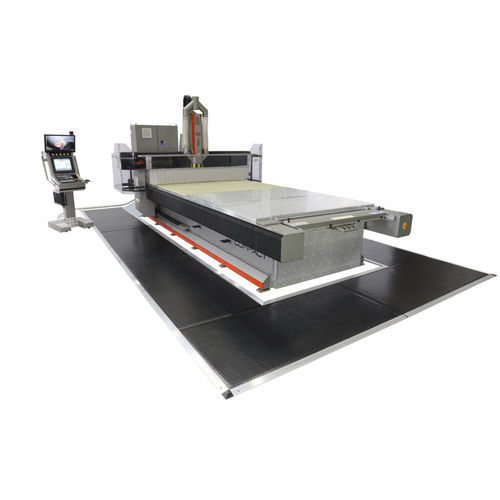

Обрабатывающий центр ЧПУ 3 оси
вертикальныйс рамойдля алюминия

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с рамой
Обрабатываемое вещество
для алюминия, для композитов, для пластмасс
Передний конец шпинделя
HSK F63
Количество инструментов
30 инструментов, 15 инструментов, 22 инструмента, 11 инструментов
Применение
для тяжелых работ, для крупногабаритных деталей, для титана, для авиационно-космической промышленности, для производства алюминия, для пластмассообрабатывающей промышленности
Другие характеристики
с высокой производительностью, компактный, прецизионный
Ход Х

МИН.: 1 630 mm
(64 in)

МАКС.: 2 070 mm
(81 in)

Ход Y

МИН.: 1 005 mm
(40 in)

МАКС.: 8 120 mm
(320 in)

Ход Z

425 mm
(17 in)

Скорость вращения

24 000 rpm
(150 796 rad.min-1)

Мощность

19 kW
(25,83 hp)

Скорость подачи по оси X

60 000 mm/min
(39 in/s)

Скорость подачи по оси Y

60 000 mm/min
(39 in/s)

Скорость подачи по оси Z

30 000 mm/min
(20 in/s)

Повторяемость

0,01 mm, 0,02 mm
(0 in, 0,001 in)

Время смены инструмента

3 s

Описание

COMPACT был разработан для обработки крупных деталей на усиленной конструкции, выдерживающей большие нагрузки. COMPACT - идеальный рабочий центр для обработки алюминия, легких сплавов, пластмасс и композитов. Он очень ценится компаниями, которые стремятся к точности и производительности Область применения Механическая промышленность Фасадная промышленность Материалы Углеродное волокно ТЕХНИЧЕСКИЕ ДЕТАЛИ Время от чипа до чипа - 9 Мощность вакуумного насоса - 5,5 кВт каждый насос Мощность устройства для удаления стружки - 4 кВт Максимальная рабочая скорость 2D - 30.000 мм/мин Максимальная рабочая скорость 3D - 20.000 мм/мин Максимальная рабочая высота - 200 мм Максимальный зазор под порталом - 300 мм Рабочая высота от земли - 900 мм Точность станка (комнатная температура 20 °C) - БЕЗ ОПТИЧЕСКИХ ПОЛОС Установка на мт - ≤ 0,030 мм Разрешение - 0,001 мм Круговая интерполяция - ≤ 0,030 мм Ø 60 F 3000 С ОПТИЧЕСКИМИ ПОЛОСАМИ - Установка на мт - ≤ 0,015 мм Разрешение - 0,001 мм Круговая интерполяция - ≤ 0,015 мм Ø 60 F 3000 Ø максимальный диаметр хвостовика инструмента - 25 мм Ø максимальный диаметр инструмента - 120 мм Максимальная высота инструмента - 210 мм ЧПУ - Mitsubishi Тип - цифровой Интерполяция - 3D Вакуумные зоны 2016 (1 насос) - 2 - 6 Вакуумные зоны 3020 (2 насоса) - 4 - 9 Вакуумные зоны 4020 (2 насоса) - 4 - 12 Вакуумные зоны 6020 (3 насоса) - 8 - 18 Вакуумные зоны 8020 (4 насоса) - 8 - 24

---
