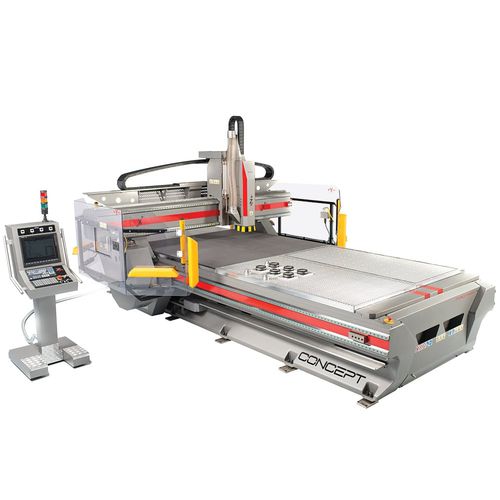

Фрезерный станок с ЧПУ 3 оси Concept
вертикальныйс рамойдля алюминия

фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
фрезерный станок с ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с рамой
Обрабатываемое вещество
для алюминия
Передний конец шпинделя
HSK F63
Количество инструментов
30 инструментов, 12 инструментов, 32 инструмента, 15 инструментов, 16 инструментов, 11 инструментов, 22 инструмента
Применение
для авиационно-космической промышленности, для пластмассообрабатывающей промышленности, для производства алюминия, для титана
Ход Х

МИН.: 1 630 mm
(64 in)

МАКС.: 2 070 mm
(81 in)

Ход Y

МИН.: 2 005 mm
(79 in)

МАКС.: 8 120 mm
(320 in)

Ход Z

375 mm
(15 in)

Скорость вращения

24 000 rpm
(150 796 rad.min-1)

Мощность

30 kW
(40,79 hp)

Скорость подачи по оси X

72 000 mm/min
(47 in/s)

Скорость подачи по оси Y

72 000 mm/min
(47 in/s)

Скорость подачи по оси Z

30 000 mm/min
(20 in/s)

Повторяемость

0,01 mm, 0,02 mm
(0 in, 0,001 in)

Время смены инструмента

3 s

Описание

Этот флагман стал первой машиной, разработанной основателем компании PROTEK, откуда и пошло его название CONCEPT, а именно концепция машины "par excellence", мечта, ставшая реальностью. Являясь эволюцией рабочих центров, CONCEPT был разработан и спроектирован для всех процессов обработки, требующих высокой скорости работы, точности и аккуратности, мощности и прочности для получения высококачественных результатов обработки. Область применения Механическая промышленность Материалы Углеродное волокно ТЕХНИЧЕСКИЕ ДЕТАЛИ Время смены инструмента - 3 Мощность вакуумного насоса - 5,5 кВт (каждый насос) Мощность устройства для удаления стружки - 4 кВт Максимальная рабочая скорость 2D - 72.000 мм/мин Максимальная рабочая скорость 3D - 30.000 мм/мин Максимальная рабочая высота - 180 мм Максимальный зазор под порталом - 200 мм Рабочая высота от земли - 900 мм (комнатная температура 20 °C) - БЕЗ ОПТИЧЕСКИХ СРТИПОВ Установка на мт - ≤ 0,030 мм Разрешение - 0,001 мм Круговая интерполяция - ≤ 0,030 мм Ø 60 F 3000 С ОПТИЧЕСКИМИ ПОЛОСАМИ - Установка на мт - ≤ 0,015 мм Разрешение - 0,001 мм Круговая интерполяция - ≤ 0,015 мм Ø 60 F 3000 Ø максимальный диаметр хвостовика инструмента - 25 мм Ø максимальный диаметр инструмента - 120 мм Максимальная высота инструмента - 210 мм ЧПУ - Mitsubishi Тип - цифровой Интерполяция - 3D Вакуумные зоны 2015 (1 насос) - 2 - 6 Вакуумные зоны 3020 (2 насоса) - 4 - 9 Вакуумные зоны 4020 (2 насоса) - 4 - 12 Вакуумные области 6020 (3 насоса) - 8 - 18 Вакуумные зоны 8020 (4 насоса) - 8 - 24

---
