Объемный регулятор расхода

гидравлический

Обзор Во вторичных отстойниках очищаемые сточные воды осветляются, а илы уплотняются за счёт отделения активного ила от очищенной воды. Вторичные илы имеют удельный вес, близкий к воде, что затрудняет оседание. Как завершающий элемент большинства очистных сооружений, отстойник должен обеспечивать высокую эффективность осветления для ограничения взвешенных веществ, фосфора и ХПК в сбросе.

Эксплуатационные сложности Главная задача — поддержание стабильного процесса осветления. Проявления проблем: вынос взвесей и повышение фосфора в сбросе. Моделирование CFD и долгосрочные гидравлические исследования указывают на то, что фиксированная колонна притока, неадаптирующаяся к изменяющимся процессным условиям, часто вызывает гидравлические возмущения и повторную суспензию ила.

Hydrograv — принцип работы Фиксированный приток над слоем ила создает восходящие возмущения и «облака» ила за счёт смыва верхнего слоя. Приток значительно под слоем ила при высоких расходах также может захватывать уплотнённый ил, создавая эффект сопла. Hydrograv Adapt решает эти проблемы за счёт регулируемой колонны притока, меняющей высоту входа и размер отверстия для сохранения разделения между прозрачной водой и слоем ила при различных режимах работы.

Контроллер и стратегия управления Для каждой установки разрабатывается индивидуальная программа контроллера на основе CFD-симуляций и исторических эксплуатационных данных. Управление использует онлайн-процессные сигналы (текущий расход, концентрация ила, температура, индекс ила, степень рециркуляции), а не только прямое измерение слоя ила. Это позволяет прогнозировать тенденции и проактивно корректировать высоту и отверстие притока.

Hydrograv — эксплуатационные преимущества

• Стабилизирует работу вторичных отстойников при переменных гидравлических и технологических условиях
• Может существенно повысить эффективную производительность отстойника и сократить неконтролируемый выброс осадков
• Снижает вынос взвешенных веществ, способствуя сокращению фосфора и ХПК в сбросе
• Автоматически адаптирует геометрию притока к изменению расхода и состояния ила

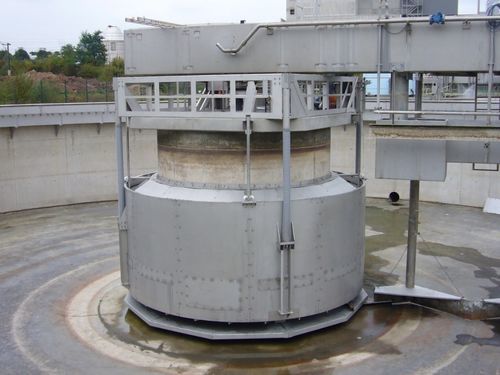

Варианты продукта / иллюстрации Примеры механических исполнений: регулятор "Bellows" (гофрированный тип) и регулятор "Cylinder" (цилиндрический тип) как варианты семейства Hydrograv.

Документация Предоставляются подробные технические материалы, паспорт изделия и буклет (см. PDF-файлы продукта для сведений об установке, гидравлических характеристиках и описания логики управления).

Технические характеристики / спецификации

• Регулируемая колонна притока: Hydrograv Adapt
• Индивидуальная программа контроллера для каждой установки на основе CFD-симуляций и исторических эксплуатационных данных
• Входы управления: текущий расход, концентрация ила, температура, индекс ила, степень рециркуляции (онлайн-сигналы)
• Регулирует высоту и отверстие притока для поддержания разделения между прозрачной водой и слоем ила
• Разработан для снижения взвешенных веществ, фосфора и ХПК в сбросе и ограничения выбросов осадка
• Доступны несколько механических исполнений (например, гофрированный и цилиндрический)
