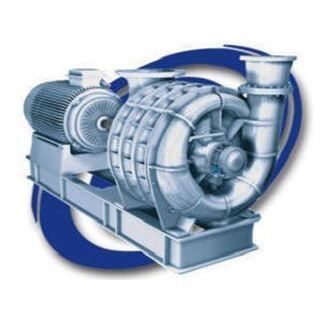

Выдуватель для газов

многоуровневыйдля обработки неочищенной водыиз алюминия

Обзор
Промышленные воздуходувы Continental разработаны для сложных промышленных применений в различных отраслях. За более чем 40 лет работы изготовлено свыше 30 000 единиц; последнее поколение отличается повышенной эффективностью. Стандартная продукция охватывает производительность от 100 до 55 000 m3/h и номинальное давление около 2 бар.

Применение
Воздуходувы эксплуатируются в разнообразных климатических и промышленных условиях, включая арктические районы и очень жаркие регионы. Типичные установки — объекты газовой промышленности и очистные сооружения в таких регионах, как Сибирь, Египет и ОАЭ.

Конструктивные особенности

• Впускные и выпускные головки и промежуточные перегородки могут быть выполнены из чугуна или алюминия.
• В зависимости от требуемого давления агрегаты могут состоять до 10 рабочих ступеней.
• Головки и промежуточные секции скреплены стальными тягами; входные/выходные патрубки обычно вертикальные, по запросу возможна горизонтальная ориентация.
• Герметичность между элементами обеспечивается специальными уплотнениями.

Ротор
Роторы литые из алюминиевого сплава и статически отбалансированы после обработки. Конструкция может быть радиальной или криволинейной. Готовый ротор устанавливается на вал из углеродистой стали, после сборки узел динамически балансируется для обеспечения минимальной амплитуды вибрации 30 MIC.

Подшипники и уплотнения
Подшипники установлены в независимых чугунных корпусах, привинченных к впускным и выпускным головкам для облегчения доступа при обслуживании. Опции уплотнения включают графитовые хомуты или, для крупных машин, кольца из углеродного волокна, соединённые пружинами из нержавеющей стали, чтобы минимизировать утечки. Для агрессивных газов применяется двойное механическое уплотнение. Подшипники обычно смазываются специальной смазкой или маслом.

Документация
Техническая документация и буклеты продукта доступны в формате PDF для более детальной информации и данных по подбору.

Технические характеристики

• Диапазон производительности: 100–55 000 m3/h
• Типичное давление: 2 бар
• До 10 рабочих ступеней (в зависимости от давления)
• Головки и перегородки: чугун или алюминий
• Скрепление тягами из стали
• Подключения: обычно вертикальные, по запросу — горизонтальные
• Уплотнение: специальные уплотнения; графитовый хомут или кольца из углеродного волокна с пружинами из нержавеющей стали для крупных машин
• Ротор: литой из алюминиевого сплава, статически и динамически сбалансирован; радиальная или криволинейная конструкция; установлен на вал из углеродистой стали
• Вибрация после динамического балансирования: минимальная амплитуда 30 MIC
• Подшипники: независимые чугунные корпуса; смазка специальной смазкой или маслом; опция двойного механического уплотнения для агрессивных газов
• Проверенная история: более 30 000 единиц, произведённых за более чем 40 лет
