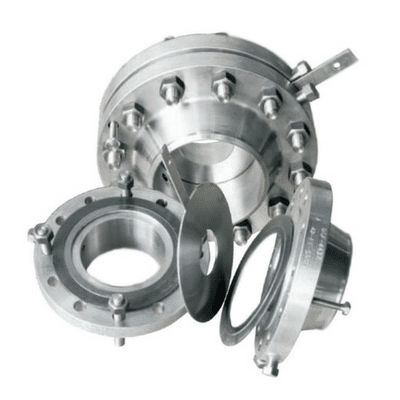

Расходомер с диафрагмой

для газас фланцемиз нержавеющей стали

Строительство расходомера для отверстий Отверстие расходомера обеспечивает простое и дешевое расположение для измерения расхода по трубе. Сборка фланца отверстия состоит из пары фланцев, прокладки, болтов с гайками. Самая важная диафрагма, представляющая собой тонкую круглую пластину с концентрическим отверстием с острыми краями. Сверлильная пластина монтируется концентрически с фланцами или трубами с резьбовыми отверстиями под давлением. Учитывая одну из трех стандартных пар, охватываемых ISO 5167 и другими стандартами. Существуют различные типы конструкций диафрагменных пластин, используемых в промышленных технологических установках для измерения расхода, например, квадратные кромки концентрические, квадрантные, конические, эксцентриковые, сегментные. Особенности расходомера отверстий Толщина диафрагм составляет от 3,18 до 6,35 мм Установка диафрагменных пластин очень проста. Отверстия являются экономически эффективным решением при измерении расхода в больших трубопроводах. Наиболее часто используется нержавеющая сталь, поэтому она совместима практически со всеми типами жидкостей для измерения расхода. отношение площади вниз диафрагменных пластин меньше 5:1. Точность диафрагменных пластин обеспечивает высокую скорость потока. Отверстия предназначены для чистых жидкостей, газа и пара. Точность диафрагменных пластин обычно составляет от 2 до 4% от полной шкалы. Эффект вязкости жидкостей в дренажных пластинах высок. Отверстия доступны для труб всех размеров. В случае, если перепад давления свободен, эти пластины оказываются дешевыми и эффективными для измерения расхода в трубах больших размеров, т.е. трубах с диапазоном диаметров более 6 дюймов
