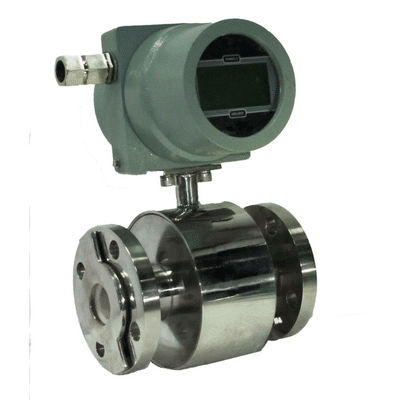

Строительство электромагнитного расходомера
Электронная часть состоит из индикатора потока головки типа Flow Indicator, который содержит микропроцессорный контроллер, смонтированный на электронной схеме. Он оснащен ЖК-дисплеем, на котором отображается текущая скорость потока и общий коммутационный поток. Кроме того, имеет функцию передачи данных с выходом 4-20 мА и интерфейсом RS 485 с сигнализацией высокого и низкого расхода. Для его работы требуется внешний источник питания 24 В постоянного тока или 230 В переменного тока.
Механическая часть состоит из проточной трубки, футеровки из PTFE или неопрена, электрода, магнитной катушки, фланцевого соединения. Материал проточной трубки является несмачиваемой частью и должен быть из немагнитного материала, такого как SS 304 или SS 316. Выбор футеровочного материала должен производиться в соответствии с температурой, коррозионными свойствами и совместимостью измеряемой жидкости. Неопрен может противостоять общей слабой кислоте, щелочной коррозии и выдерживать температуру до 80˚C, но обладает износостойкостью. Так как PTFE (Тефлон) имеет низкую износостойкость и хорошую совместимость практически со всеми сильными кислотами, химическими веществами, щелочной коррозией, ETP водой, шламом. И выдерживает температуру до 180˚C. Выбор электродного материала должен производиться в соответствии с коррозионной активностью измеряемой жидкости
Бесшумные функции
Всего / накопленный итог / накопленный итог / скорость потока
Автоматическая проверка опорожнения трубки полностью
Сверхбыстрое время отклика
4-20 мА и импульсный выход
высокая и низкая тревога (2-х релейный выход)
Modbus (RS485)
Может работать с навозной жижей и тяжелыми частицами
Хорошая точность (от 0,5 до 1%)
Может хорошо реагировать на быстрые изменения потоков
---
