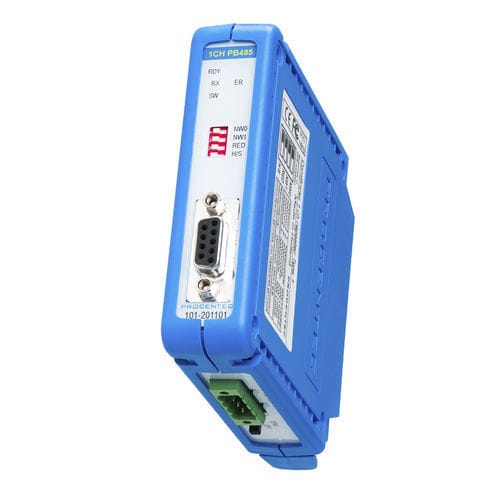

M-Bus адаптер RS-485 101-201101

PROFIBUS

1-канальный стандартный модуль повторителя RS 485 PROFIBUS на 12 Мбит/с с диагностическими светодиодами и функцией резервирования. Для подключения шины используются винтовые клеммы и дополнительный разъем DB9. Канал ретранслятора напрямую связан с ядром ProfiTrace OE в головной станции 1B/1C. Данные Busmonitor доступны непосредственно на веб-сервере. Усовершенствованное ядро модуля ретранслятора со скоростью 12 Мбит/с может неограниченно каскадироваться и имеет повышенную прочность RS 485. Трафик данных постоянно контролируется на наличие сбоев, которые отфильтровываются цифровым способом. Модуль имеет встроенную переключаемую заделку и способен управлять 31 устройством. Электрические и механические характеристики 1 канал шины Максимум 31 устройство на канал (нагрузка на шину) длина кабеля 1200 м (зависит от скорости передачи данных) Без ограничений при каскадировании Переключатель терминации Съемные винтовые клеммы и 1 разъем DB9 Диаметр провода (для винтовых клемм): < 2,5 мм2 Тип провода: многожильный или одножильный Протокол Прозрачный для всех протоколов PROFIBUS 9.6 кбит/с - 12 Мбит/с (автоматическое определение) время задержки 2 бита (12 бит в режиме резервирования) Адрес не требуется Резервирование шины (выбирается) Джиттер времени задержки: Макс. ¼ Тбит
