M-Bus адаптер RS-485 101-201210
PROFIBUSоптоволоконныйметодом передачи

M-Bus адаптер RS-485
M-Bus адаптер RS-485
M-Bus адаптер RS-485
M-Bus адаптер RS-485
M-Bus адаптер RS-485
M-Bus адаптер RS-485
M-Bus адаптер RS-485
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
методом передачи, RS-485, оптоволоконный, PROFIBUS

Описание

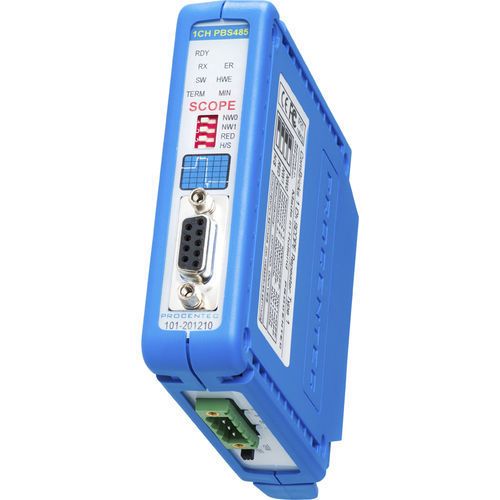

1-канальный диагностический ретранслятор RS 485 PROFIBUS со встроенным осциллографом качества на 12 Мбит/с с диагностическими светодиодами и функцией резервирования. Для подключения шины используются винтовые клеммы и дополнительный разъем DB9. Канал ретранслятора и встроенный осциллограф напрямую связаны с ядром ProfiTrace OE в головной станции 1B/1C. Изображения осциллографа и данные мониторинга шины доступны непосредственно на веб-сервере. Усовершенствованное ядро модуля ретранслятора 12 Мбит/с может неограниченно каскадироваться и имеет повышенную прочность RS 485. Трафик данных постоянно контролируется на наличие сбоев, которые отфильтровываются цифровым способом. Модуль имеет встроенную переключаемую заделку и способен управлять 31 устройством. 1 канал шины 31 устройство/шина на канал длина кабеля 1200 м (зависит от скорости передачи данных) Без ограничений при каскадировании Переключатели терминации для каждого канала Съемные винтовые клеммы и 1 разъем DB9 Протокол Прозрачный для всех протоколов PROFIBUS 9.6 кбит/с ... 12 Мбит/с (автоматическое определение) время задержки 2 бита (12 бит в режиме резервирования) Адрес не требуется Резервирование шины (выбирается) Определение скорости передачи: Автоматическое обнаружение (< 10 с обнаружения и 50 с тайм-аута) Время задержки (нормальный режим): 2.0 ТБит при 9,6 кбит/с ... 3 Мбит/с; 2,75 ТБит при 6 Мбит/с; 3,75 ТБит при 12 Мбит/с Время задержки (режим резервирования): 12.0 ТБит при 9,6 кбит/с ... 3 Мбит/с; 12,75 ТБит при 6 Мбит/с; 13,75 ТБит при 12 Мбит/с Джиттер времени задержки: Макс. ¼ Тбит Диаметр провода (для винтовых клемм): < 1,5 мм2 Тип провода: многожильный или одножильный Расчет задержки волоконно-оптического кабеля

---

ВИДЕО

Каталоги

101-201210
101-201210
4 Страницы
SCOPE Repeater
SCOPE Repeater
2 Страницы
ComBricks
ComBricks
239 Страницы
* Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.
