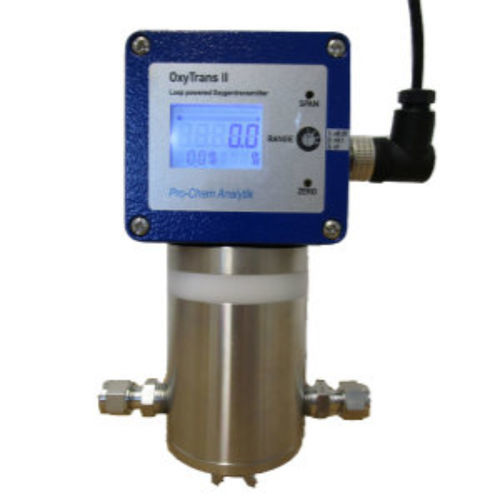

Газопередающее устройство для кислорода OxyTrans II

электрохимическое2 проводас топливным элементом

Описание
OxyTrans II обеспечивает точное электрохимическое измерение кислорода на трассовом уровне (ppm) и в процентах для управления процессами и мониторинга газов в промышленности. Прибор оснащён читаемым дисплеем и одноконтурной калибровкой для быстрой пуско-наладки. ATEX-сертификация (1/2 G Ex ia IIC T4) доступна опционально.

Пользовательский диапазон измерений
Устройство поставляется с выбранным диапазоном измерений между 0–10 ppm и 0–100% O2. Переключаемые ppm-диапазоны: 10 000 / 1 000 / 100 / 10 ppm. Переключаемые процентные диапазоны: 25 / 2,5 / 0,25 % O2.

Датчик
OxyTrans II использует электрохимический топливный элемент, разработанный для промышленного применения, обеспечивающий высокую чувствительность, стабильную точность и длительный срок службы.

Калибровка
Калибровка при измерениях в следовых концентрациях должна выполняться с использованием калибровочного газа с концентрацией, выбранной в пределах диапазона измерений. В процентном диапазоне прибор можно калибровать по воздуху. Также возможна установка нулевой точки для измерений в низких ppm.

Особенности

• компактная конструкция для установки в панель или на стол
• переключаемые диапазоны измерений от 10 000 ppm до 10 ppm
• сокращение запасов: одно устройство покрывает несколько диапазонов
• датчик с длительным сроком службы
• корпус IP65 для суровых условий
• защита от обратного напряжения и температурная компенсация
• отсутствие перекрёстной чувствительности к H₂
• нулевая калибровка для измерений в низких ppm

Проточная измерительная ячейка из нержавеющей стали

• модульная измерительная ячейка из нержавеющей стали
• неисправные компоненты можно заменить по отдельности без замены всей ячейки

Стандартные опции

• несколько вариантов датчиков
• ручное переключение диапазонов измерений
• блок ячейки из нержавеющей стали 316
• опциональный корпус датчика с фланцем KF40

Области применения

• полупроводниковая промышленность
• производители газов
• металлургическая промышленность
• химическая промышленность
• термическая обработка и яркая отжиг

Технические характеристики

• Параметры: Кислород %; Кислород ppm
• Метод: Электрохимический (топливная ячейка)
• Диапазон: 0–100 % (по запросу); 0–10 %; 0–1 %; 0–10 000 ppm; 0–1 000 ppm; 0–100 ppm; 0–10 ppm (переключаемый)
• ATEX: опционально (1/2 G Ex ia IIC T4)
• SIL: Да
• Точность: ±2% FSD
• Разрешающая способность: 0,1 ppm; 0,01 ppm
• Расход: ок. 1 л/мин
• Давление: 0,1 – 1 бар
• Калибровка: Воздух; Калибровочный газ
• Время отклика T90: 0–10 ppm = 45 с; 0–100 ppm = 20 с
• Температура газа: 0 – 50 °C
• Выход: 4 – 20 mA; 2-проводной; протокол HART
• Питание: 10 – 35 V
• Дисплей: 6-значный ЖК; столбиковая индикация
• Класс защиты: IP65
• Подключение: 6 mm
• Габариты: 120 x 160 x 65 mm
• Вес: 2 kg
