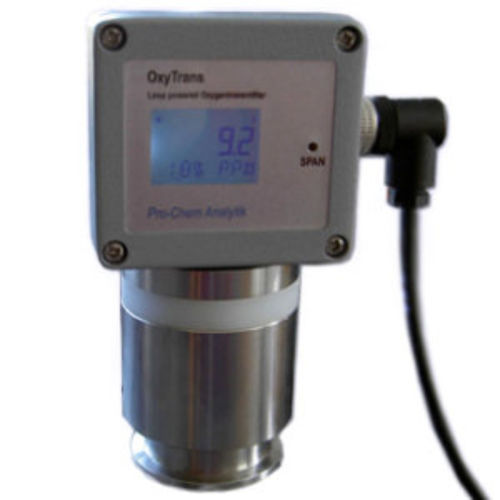

Газопередающее устройство для кислорода OxyTrans I KF

электрохимическое2 проводас топливным элементом

Обзор
OxyTrans I KF — электрохимический анализатор кислорода для измерений на следовом уровне и в процентах (ppm и %), разработан для проточных приложений с соединением KF40. Оснащён удобным LCD-дисплеем, однопунктовой калибровкой и промышленным датчиком для непрерывного мониторинга.

Применение

• Контроль технологических газов
• Контроль инертных газов
• Вакуумные системы и тестирование герметичности
• Полупроводниковая отрасль, лаборатории и промышленные установки

Диапазоны измерений
Выбираемые диапазоны от 0–10 ppm до 0–100% O2; специальные диапазоны по запросу.

Датчик
Устройство использует топливно‑элементный (электрохимический) датчик с высокой чувствительностью, линейной характеристикой и длительным сроком службы для измерений как на следовом уровне, так и в процентах.

Калибровка
Калибровку в следовом диапазоне следует проводить с использованием соответствующего калибровочного газа с выбранной концентрацией в пределах диапазона измерений. В процентном диапазоне калибровку можно выполнить по атмосферному воздуху.

Особенности

• Компактная проточная конструкция
• Экономичное решение для непрерывного мониторинга
• Долговечный электрохимический датчик
• Корпус IP65 для промышленных условий
• Защита от обратной полярности и температурная компенсация

Проточная измерительная ячейка из нержавеющей стали

• Модульная измерительная ячейка из нержавеющей стали
• Заменяемые компоненты позволяют ремонтировать ячейку без замены всего блока

Обзор продукта
Параметры: Кислород % / Кислород ppm
Метод: электрохимический
Диапазон: 0–100% / 0–10 000 ppm / 0–10 ppm / специальные диапазоны
ATEX: Yes
SIL: Yes
Точность: ±2 % FSD
Разрешение: 0,1 ppm
Расход: ок. 1 l/min
Давление: 0,1–1 bar
Калибровка: Воздух / Калибровочный газ
Время отклика T90: 0–10 ppm = 45 s / 0–100 ppm = 20 s
Выход: 4–20 mA (2-Wire)
Питание: 10–35 V
Дисплей: LCD 6 цифр / Барграф
Класс защиты: IP65
Подключение: фланец KF40
Размеры: 120 x 160 x 65 mm
Вес: 2 kg

Технические характеристики

• Параметры: Кислород %; Кислород ppm
• Метод: электрохимический
• Варианты диапазонов: 0–100%; 0–10 000 ppm; 0–10 ppm; специальные диапазоны по запросу
• ATEX: Yes
• SIL: Yes
• Точность: ±2 % FSD
• Разрешение: 0,1 ppm
• Расход: ок. 1 l/min
• Давление: 0,1–1 bar
• Калибровка: Воздух (процентный диапазон) или калибровочный газ (следовые измерения)
• Время отклика T90: 45 s (0–10 ppm); 20 s (0–100 ppm)
• Температура газа: 0–50 °C
• Выход: 4–20 mA (2-Wire)
• Питание: 10–35 V
• Дисплей: LCD 6 цифр; Барграф
• Класс защиты: IP65
• Подключение: фланец KF40
• Размеры (мм): 120 x 160 x 65
• Вес: 2 kg
