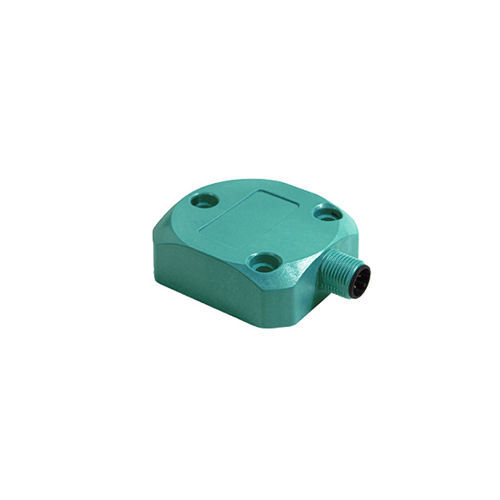

Наклономер 1 ось ACS-360-1-AV40-VE3-PM

аналоговыйвыход по напряжениюMEMS

Обзор продукта
POSITAL TILTIX одноосный инклинометр POSITAL ACS-360-1-AV40-VE3-PM. Аналоговый выход напряжения 0,5–9,5 В, диапазон измерений 360°, статическая/акселерометрическая технология датчика, степень защиты IP66/IP67.

Ключевые характеристики

• Применение: мониторинг положения по одной оси и выравнивание
• Диапазон измерений: 360°
• Точность (INL): ±0,10°
• Разрешение: 0,01°
• Время цикла базового датчика: 500 µs
• Ориентация устройства: вертикальная

Электрические характеристики

• Питание: 10–30 VDC
• Потребление: ≤ 0,7 W
• Выход: аналоговое напряжение 0,5–9,5 В; минимальная нагрузка 5 кОм
• ЭМС: излучение DIN EN 61000-6-4; устойчивость DIN EN 61000-6-2
• Защита от переполюсовки и короткого замыкания
• MTTF: 400 years @ 40 °C

Эксплуатационные условия

• Рабочая температура: -40 °C до +85 °C
• Температура хранения: -40 °C до +85 °C
• Температурный градиент: 0.004°/K
• Степень защиты: IP66/IP67
• Устойчивость к ударам: ≤ 100 g (полусинус 6 ms)
• Устойчивость к вибрациям: 1,5 mm (10–58 Hz) и ≤ 20 g (58–2000 Hz)

Механические характеристики

• Корпус: армированный волокном PBT
• Материал заливки: отсутствует
• Вес: 45 g

Интерфейс

• Аналоговый выход напряжения 0,5–9,5 В
• Teach-in: preset
• Время установления: 125 ms
• Линейность: ±0,02 %

Электрическое подключение

• Разъем: M12, штекер, 5 пин, A-кодировка
• Вырубка панели: M12 (5 пин)

Жизненный цикл и сертификаты

• Статус продукта: новый
• Сертификация: CE

Документация и аксессуары
Включает схему подключения, размерные чертежи и диаграммы характеристики аналогового выхода. Совместимые аксессуары: кабели PUR M12 (2/5/10 м), угловые варианты и аналоговые индикаторы (AP22-D0, DiMod-A).

Технические характеристики

• Модель: ACS-360-1-AV40-VE3-PM
• Одноосный инклинометр (серия TILTIX)
• Диапазон измерений: 360°; разрешение: 0,01°
• Точность INL: ±0,10°; линейность: ±0,02 %
• Питание: 10–30 VDC; потребление ≤ 0,7 W
• Аналоговый выход: 0,5–9,5 В; мин. нагрузка 5 кОм; время установления 125 ms
• Защита: IP66/IP67; рабочая температура -40 °C до +85 °C
• Корпус: армированный PBT; разъем: M12 5 пин A-код; вес 45 g
