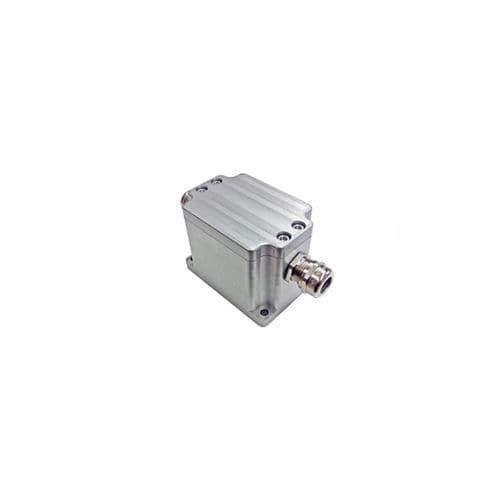

Наклономер 2 оси ACE-080-2-C902-HW2-CW

SAE J1939CAN BusIP67

Описание продукта
POSITAL TILTIX двухосевой инклинометр ACE-080-2-C902-HW2-CW с интерфейсом J1939, сертифицирован для ATEX Zone 1 & 21 (Oil & Gas). Степень защиты IP65 / IP67; корпус из нержавеющей стали, заливка PUR.

Общие характеристики
Применение: мониторинг положения по 2 осям и выравнивание
Диапазон измерений: ±80°
Точность (INL): ±0,10° (в пределах ±60°)
Разрешение: 0,01°

Электрические характеристики
Питание: 10–30 VDC
Потребление тока: ≤65 mA @10 V DC; ≤60 mA @24 V DC
ЭМС излучение: DIN EN 61000-6-4
ЭМС помехозащищённость: DIN EN 61000-6-2
Защита от обратной полярности: Да
Защита от короткого замыкания: Да
MTTF: 350 years @ 40 °C

Экологические характеристики
Рабочая температура: -40 °C до +70 °C
Температура хранения: -40 °C до +85 °C
Температурный градиент: 0.004°/K
Степень защиты (корпус): IP65 / IP67
Ударная стойкость: ≤100 g (полусинус 6 ms, EN 60068-2-27)
Вибростойкость: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Механические характеристики
Материал корпуса: нержавеющая сталь V4A (1.4404, 316L)
Материал заливки: PUR (полиуретан)
Вес: 200 g (0,44 lb)

Интерфейс
Интерфейс: J1939 (профиль DS-410)
Время установления: 150 ms
Выходной драйвер: трансивер (ISO 11898), гальваническая развязка через оптопары
Скорости передачи: 125 / 250 / 500 kBaud (по умолчанию 250 kBaud)
Default Node ID: 1h
Default PGN: PGN 65283 (Pitch, Roll)

Электрическое подключение
Тип подключения: кабель PVC 1 m
Минимальный радиус изгиба: 50 mm (фиксированно), 100 mm (при гибке)

Жизненный цикл и сертификации
Жизненный цикл продукта: New
Сертификации: CE и ATEX Zone 1 & 21 (Oil & Gas)

Схема подключения (сигнал → цвет)
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
Не подключено → Blue / Gray / Pink
Экран → Shield

Доступные загрузки (без ссылок)

• Datasheet
• 2D чертеж
• 3D чертеж корпуса
• CE сертификат
• Файл конфигурации
• Конфигурация

Технические характеристики

• Семейство / серия: ACE-080
• Модель: ACE-080-2-C902-HW2-CW
• Бренд: POSITAL
• Оси: 2 (Pitch & Roll)
• Диапазон измерений: ±80°
• Точность (INL): ±0,10° в пределах ±60°
• Разрешение: 0,01°
• Интерфейс: J1939 (DS-410)
• Поддерживаемые скорости передачи: 125 / 250 / 500 kBaud (по умолчанию 250 kBaud)
• Default PGN: 65283 (Pitch, Roll)
• Default Node ID: 1h
• Питание: 10–30 VDC
• Потребление: ≤65 mA @10 V; ≤60 mA @24 V
• Защита от обратной полярности и короткого замыкания: Да
• MTTF: 350 years @ 40 °C
• Рабочая температура: -40 °C до +70 °C; хранение: -40 °C до +85 °C
• Степень защиты: IP65 / IP67
• Корпус: нержавеющая сталь V4A (316L); заливка: PUR
• Удары и вибрации: ≤100 g / 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• Подключение: кабель 1 m (мин. радиус изгиба 50 mm фикс / 100 mm гибкий)
• Сертификации: CE + ATEX Zone 1 & 21 (Oil & Gas)
