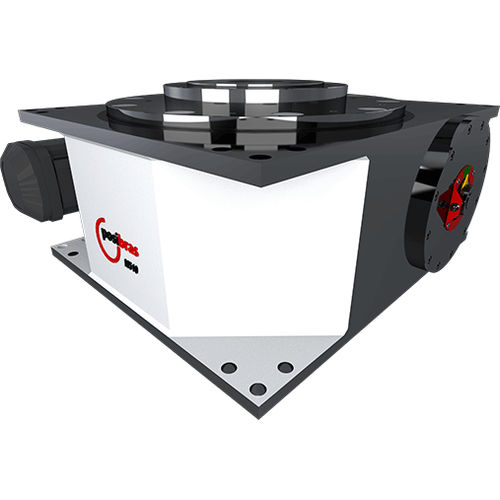

Делительный диск с двигателем M510

горизонтальныйвертикальныйдля высокой нагрузки

Наш поворотный делительный стол M510 предназначен для тяжелых условий эксплуатации, требующих больших нагрузок. Он может быть установлен горизонтально, вертикально или перевернутым (вверх ногами). Идеально подходит для таких применений: - роботизированные сварочные станции - линия автоматической сборки - перемещения паллет - специальные машины Для выбора модели, которая будет использоваться в вашем проекте, необходимо знать не только нагрузку ниже, но и момент инерции перемещаемого набора, время в секундах для позиционирования и количество станций (остановок). Пример: Момент инерции 12Km2, скорость 1,5 секунды, 12 станций. A- Максимальная осевая нагрузка (*): Представляет собой общую массу, равномерно распределенную по проигрывателю (или общую массу) (*) - максимальная общая нагрузка относится к силам, воздействующим на проигрыватель. Это не означает, что таблица индексации сможет вращать такую массу, так как вращение зависит от трех факторов: - угловое перемещение (или количество станций) - угловая скорость / ускорение - суммарный момент инерции (массы и расстояние массы от центра проигрывателя) B- Максимальная радиальная нагрузка: Представляет собой усилие, перпендикулярное центру вращающейся пластины, обычно прилагаемое приводами, расположенными вне таблицы индексации, и выровненное по центру этой пластины. C- Максимальный вертикальный крутящий момент: Представляет собой дисбаланс масс на поворотном столе, или скручивание этого поворотного стола, обычно вызываемое приводами вне поворотного стола, которые прилагают осевое усилие только с одной стороны поворотного стола. - D- Горизонтальный максимальный крутящий момент: представляет собой внешнюю силу в направлении вращения таблицы индексации, заставляющую вращающийся стол поворачиваться или останавливать вращение.
