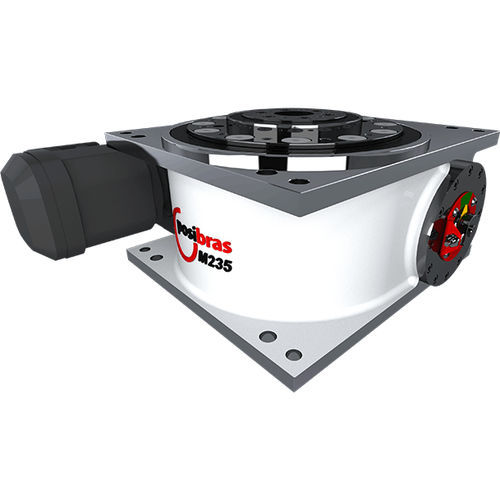

Делительный диск с двигателем M235

горизонтальныйвертикальныйкомпактный

Наш поворотный делительный стол M235 предназначен для приложений, требующих средних нагрузок. Компактный и легкий, он легко устанавливается всего 4 винтами. Он может быть установлен горизонтально, вертикально или в перевернутом положении (вверх ногами). Идеально подходит для таких применений: - сверлильные станки - фрезерный - прессы - сварка - размещение паллет - литейный завод - специальные машины Для того, чтобы выбрать модель, наиболее подходящую для вашего проекта, необходимо знать нагрузки, момент инерции массы, которая будет перемещаться, время в секундах для позиционирования и количество станций (остановок) A- Максимальная осевая нагрузка (*): Представляет собой общую массу, равномерно распределенную на поворотном столе (или общую массу)(*) - максимальная общая нагрузка относится к силам, воздействующим на поворотный стол. Это не означает, что таблица индексации сможет вращать эту массу, так как вращение зависит от трех факторов: - пройденное угловое расстояние (или количество станций) - угловое ускорение - момент полной инерции (массы и расстояние массы от центра проигрывателя) B- Максимальная радиальная нагрузка: Представляет собой усилие, перпендикулярное центру вращающейся пластины, обычно прилагаемое исполнительными механизмами, расположенными вне таблицы индексации и выровненными по центру этой пластины - C- Максимальный вертикальный крутящий момент: Представляет собой дисбаланс масс на поворотном столе, или скручивание этого поворотного стола, обычно вызываемое приводами вне поворотного стола, которые прилагают осевое усилие только с одной стороны поворотного стола - D- Максимальный горизонтальный крутящий момент: представляет собой внешнюю силу в направлении вращения указательной таблицы, заставляющую вращающуюся пластину поворачиваться или тормозить
