Испытательный стенд срока службы при циклическом давлении PPM 432

импульсного давлениядавлениеусталости

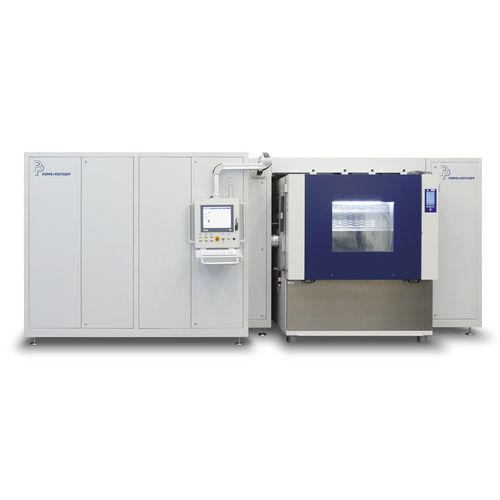

Испытание компонентов в климатической камере: например, аэрокосмические компоненты Импульсный испытательный стенд PPM 432 представляет собой мощную систему для испытания компонентов охлаждения, гидравлических компонентов, жидкостных систем и различных других сосудов под давлением для аэрокосмической промышленности. Например, электронные блоки, такие как ЭБУ, на борту самолета выделяют тепло, которое необходимо отводить, чтобы обеспечить надежную работу систем во время полета. Стенд для испытания пульсаций давления имитирует контролируемое изменение давления при различных диапазонах давления и температурных условиях. Система состоит из двух модулей. В блоке питания размещаются усилители давления, охлаждающие и нагревательные устройства и система управления. Фактические испытания проводятся в климатической камере, в которой ИУ испытываются при температуре среды от -40°F (-40°C) до +320°F (+160°C) и изменяющихся условиях окружающей среды от -58°F (-50°C) до +320°F (+160°C). Усилители давления могут быть разработаны в соответствии с требованиями заказчика и особенностями компонентов. Обычная установка - это один усилитель давления на давление до 1000 фунтов на кв. дюйм (70 бар), два - на давление до 4000 фунтов на кв. дюйм (275 бар) и один - на давление до 6000 фунтов на кв. дюйм (414 бар), а в качестве испытательной среды используется аэрокосмическое масло. Эксплуатационные данные Импульсное испытание давлением испытание на удержание давления Динамическое испытательное давление pmin. от 0 фунтов на кв. дюйм (0 бар) до pmax. 1000 фунтов на кв. дюйм (70 бар) 2 x 4000 psi (275 бар) 1 x 6000 psi (414 бар) форма волны синусоидальная | трапециевидная | статическая Специальная кривая: квадратная с пиком (норма Airbus) Частота 0,2 Гц-5 Гц Шаги нагрузки 1-100 в мин Температура среды от мин. -40°F (-40°C) до макс. +320°F (+160°C) Температура окружающей среды мин. от -58°F (-50°C) до макс. +320°F (+160°C) Испытательная среда аэрокосмическое масло Расход на объект испытания, например, 0-4 л в минуту
