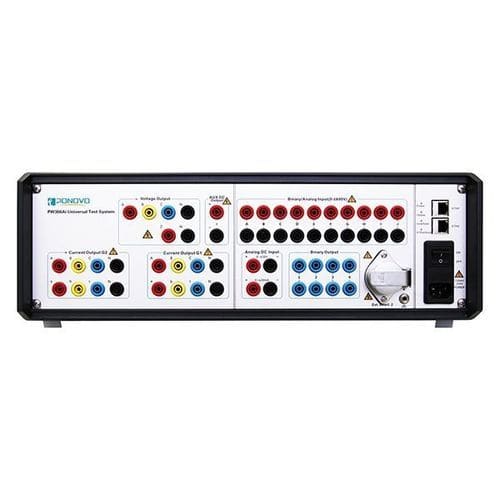

Тестер мощность PW366Ai

рабочих характеристикдля сетиэлектрический

Обзор
PW366Ai (12×20A, 4×300V, 8 оптоволоконных портов) — поколение испытательных наборов для защитных реле, предназначенное для классических испытаний и испытаний цифровых реле по IEC61850. Обеспечивает мощные и высокоточные аналоговые выходы, обширные бинарные I/O и оптоволоконные/Ethernet интерфейсы для автоматизации проверок дистанционных, сверхтоковых, направленных, частотных, обратно-временных и дифференциальных реле без перенастройки кабелей. Подходит для энергокомпаний, электростанций, производителей реле и щитов, испытательных лабораторий и вузов.

Особенности

• 12 канала токовых выходов (по 20 A) и 4 канала напряжения (300 V) — стабильные мощные сигналы с высокой точностью для широкого спектра испытаний.
• Богатые I/O: 10 бинарных входов, 8 бинарных выходов, 2 счётчика и 12 низкоуровневых выходов для секвенционных и дистанционных испытаний.
• Регулируемый порог бинарных входов (0 до ±600 VDC) или безпотенциальная конфигурация; вспомогательное питание постоянным током 0–300 V.
• Восемь переключаемых оптоволоконных/Ethernet портов с полной поддержкой IEC61850 (SV/SMV, FT3 приём/передача) и публикации/подписки GOOSE.
• Одновременный вывод аналоговых и цифровых величин; бинарные входы можно регистрировать при активной подписке GOOSE.
• Встроенный GPS с поддержкой IRIG-B и IEEE1588 (PTP) для синхронизированных по времени испытаний.
• Поддержка импорта файлов RIO/XRIO для загрузки настроек реле в шаблоны и связывания их с автоматизированными тестовыми сценариями.
• Несколько бесплатных шаблонов реле для автоматических испытаний; поддержка MU установившихся/переходных испытаний, тестов синхронизации времени и проверки удержания времени.
• Модульная конструкция (6 модулей) для упрощённого обслуживания и быстрой замены на объекте.

Применение

• Классические испытания реле с токовыми и напряженческими выходами и цифровые испытания реле через переключаемые оптические/Ethernet порты на базе IEC61850.
• Аналоговый вывод, бинарные I/O, отправка/приём SMV и публикация/подписка GOOSE для комплексной верификации защиты.
• Моделирование аномальных SMV/GOOSE сообщений (потеря фреймов, джиттер, перестановка номеров последовательности, отклонение задержки, изменение задержки, отклонение серийного номера, аномальное качество и т.д.) и аномалий GOOSE для тестирования устойчивости и анализа сетевых отказов.
• Независимая конфигурация портов SV и GOOSE для проверки цифровой защиты и сетевого анализа.

Таблица типов сигналов
1 - Аналоговый выход + Бинарный вход (используется для тестирования традиционного реле)
2 - Отправка SMV + Подписка GOOSE (используется для тестирования полностью цифрового реле)
3 - Аналоговый выход + Подписка GOOSE
4 - Отправка SMV + Бинарный вход
5 - Аналоговый выход + Бинарный вход + Подписка GOOSE
6 - Отправка SMV + Бинарный вход + Подписка GOOSE
7 - Аналоговый выход + Приём SMV (используется для тестирования MU)
8 - Приём SMV + Подписка GOOSE (используется для сетевого анализа)

Технические характеристики

• Модель: PW366Ai
• Токовые выходы: 12 каналов, по 20 A
• Напряженческие выходы: 4 канала, 300 V
• Оптоволоконные порты: 8 (переключаемые оптические/Ethernet порты)
• Бинарные I/O: 10 бинарных входов, 8 бинарных выходов
• Счётчики: 2
• Низкоуровневые выходы: 12
• Порог бинарного входа: регулируемый 0 до ±600 VDC или безпотенциальный
• Вспомогательное питание DC: 0 до 300 V
• Поддержка цифровых протоколов: IEC61850 (SV/SMV, FT3), публикация/подписка GOOSE
• Синхронизация: Встроенный GPS; поддержка IRIG-B и IEEE1588 (PTP)
• Импорт файлов: поддержка RIO и XRIO для импорта настроек реле в шаблоны
• Поддерживаемые испытания: классические испытания реле (дистанция, сверхток, частота, направленность, обратное время, дифференциальные), MU steady-state/transient, синхронизация времени, проверка удержания времени
• Конструкция: модульная (6 модулей) для простого разборки/сборки
