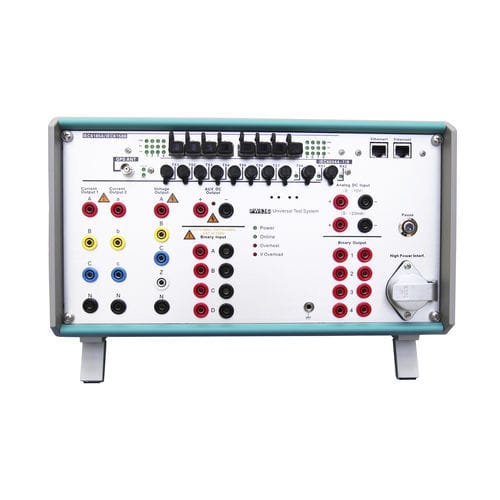

Испытательный набор напряжения PW636i-F

токаэлектрическийкалибровки

PW636i-F (6×32 А, 4×300 В, 8 оптоволоконных портов) — это новое поколение комплекта для тестирования реле серии PW, который можно использовать как в качестве обычного комплекта для тестирования реле, так и в качестве инструмента тестирования IEC61850. Он оснащен 6 токовыми выходами, каждый канал 32 А/450 ВА выходом, 4 выходами напряжения, каждый канал 300 В/75 ВА выходом, 12 двоичными входами, 8 двоичными выходами, 12 выходами низкого уровня, аналоговыми входами низкого уровня, Aux. 0-300V, который можно использовать для всех видов обычных испытаний реле, от электромагнитных реле до микропроцессорных компьютерных реле и цифровых реле IEC81650.Он не только имеет выходы тока и напряжения для всех видов традиционных испытаний реле, но также имеет 8 переключаемых портов оптоволокна/Ethernet для поддержки испытаний цифровой релейной защиты на основе IEC61850. Он может отправлять и получать SV, моделировать MU для отправки SV на реле, дисперсия которого лучше ± 80 нс, принимать SV, реализуя тест самоконтура. Он может публиковать и подписываться на GOOSE-сообщения, множество различных типов сообщений управления/блокирования, моделировать аномальные сообщения (дрожание, потеря кадров, летающее пятно, неправильная последовательность, аномалии данных, повторная передача пакетов, недействительный канал, несогласованность и т. д.), принимать и отправлять сообщение IEEE1588(PTP), обеспечивать гибкость для независимой настройки обоих портов SV и GOOSE и измерения полученной оптической мощности. Помимо испытаний реле, PW636i может использоваться и для других тестовых работ, таких как датчики, счетчики энергии, индикаторы и т. д.
