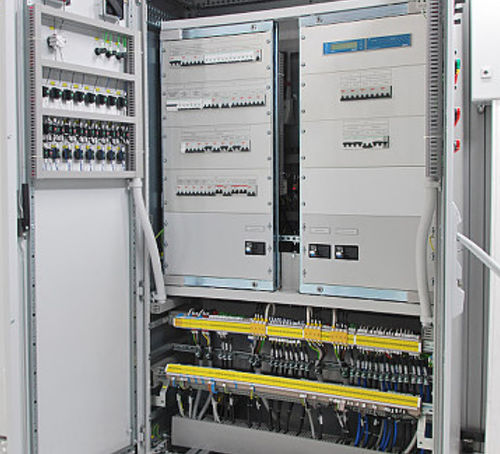

Электрический шкаф для управления SHSN
для коммутациина ножкеIP54

электрический шкаф для управления
электрический шкаф для управления
электрический шкаф для управления
электрический шкаф для управления
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для управления, для коммутации
Сборка
на ножке
Другие характеристики
IP54, автоматический

Описание

Шафа власних потреб (далі — ШВП) призначена для живлення ланцюгів власних потреб тягових підстанцій міського електричного транспорту (трамвай, тролейбус). ШВП зібраний у шафі однобічного обслуговування, що забезпечує ступінь захисту IP 54 відповідно до вимог стандарту IEC 60529. Завдяки оригінальній конструкції та раціональному використанню внутрішнього простору, нова шафа власних потреб замінює собою три шафи попереднього покоління ЩСН-1М, ЩСН-2М, ЩСН-3М, що експлуатувались до сьогодні на більшості тягових підстанцій. Органи управління ШВП розділені на дві групи: 1-ша група — органи управління, що найбільш часто використовуються в оперативних перемиканнях, розташування — на дверцятах шафи; 2-га група — органи управління, що використовуються рідше в оперативних перемиканнях, розташування — всередині шафи на двох поворотних рамах. Релейно-контакторна апаратура та апаратура захисту і автоматики встановлена на монтажній панелі, яка розташована за поворотними рамами. Завдяки такому конструкторському рішенню забезпечується зручність експлуатації та обслуговування, висока технологічність монтажу та налагодження обладнання, а також високий ступінь ремонтопридатності. ШВП функціонально дозволяє підключатися до трьох вводів: до двох — від трансформаторів власних потреб; до одного — від міського вводу живлення напруги 0,4 kV. Шафа оснащена АВР — у випадку зникнення живлення на будь-якому з вводів.

Каталоги
