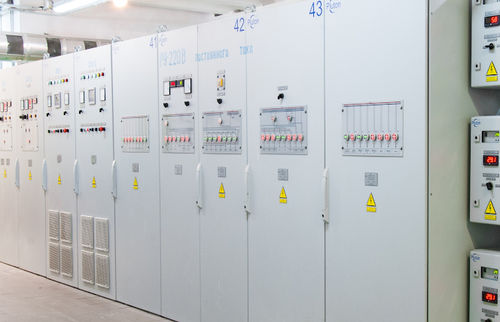

Распредустройство для сверхнагрузки

источник питания пост. тока DCдля распределения электроэнергии

Щити постійного струму (далі — ЩПС) призначені для безперебійного живлення оперативних ланцюгів управління, захисту, автоматики та сигналізації, електромагнітів комутаційних апаратів, аварійного освітлення, відповідальних механізмів власних потреб, а також для безперервного контролю параметрів системи живлення розподільних пристроїв станцій та підстанцій. ЩПС може бути оснащений мікропроцесорною системою управління, яка здійснює прийом та передачу даних про стан усіх комутуючих пристроїв головних ланцюгів та параметри мережі в систему телеуправління, а також передачу від диспетчера сигналів на увімкнення-вимкнення комутуючих пристроїв, оснащених приводами. ЩПС приєднуються до джерел постійного струму: до зарядно-підзарядних пристроїв ЗПП та до акумуляторних батарей АБ. ЩПС призначені в мережах постiйного струму номiнальною напругою 220 V (110, 115) з системою заземлення IT. ЩПС комплектується відповідно до однолінійної схеми або опитувальному листу із шаф різного призначення: лінійні (Л); акумуляторної батареї (АБ); ввідно-лінійні (ВЛ). ЩПС забезпечують виконання наступних функцій: ввід електроенергії з необхідним рівнем напруги та потужності незалежно від стану основної мережі від акумуляторних батарей (далі — АБ) з підзарядкою від зарядно-зарядних пристроїв ЗПП; розподіл електроенергії між споживачами; безперебійне живлення ланцюгів живлення споживачів;
